一、分体式涡轮流量计用途： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、分体式涡轮流量计特点： ★ 压力损失小，叶轮具有防腐功能。 ★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。 ★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示 器。修正公式精度优于±0.02%。 ★ 仪表系数可由按键在线设置，并可显示在lcd屏上，lcd屏直观清晰，可靠性高。 ★ 采用eeprom对累积流量、仪表系数进行掉电保护。保护时间大于10年。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、 分体式涡轮流量计电气特性： 1、 显示方式： (1)lwgy 远传显示：脉冲输出(配显示仪表)； (2)lwy 现场显示：7位lcd显示累积流量，单位(m3) 7位lcd显示瞬时流量，单位(m3/h) (3)lwgb 涡轮流量变送器：(配显示仪表)。 2、输出功能： (1)lwgy 脉冲输出，p-p值由供电电源确定； (2)lwy 可带脉冲输出或4~20ma两线制电流输出； (3)lwgb 4~20ma两线制电流输出。 3、供电电源： (1)lwgy：dc5~24v； (2)lwy：3v锂电池安装于仪表内部可连续使用八年以上； (3)lwgb：dc24v。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

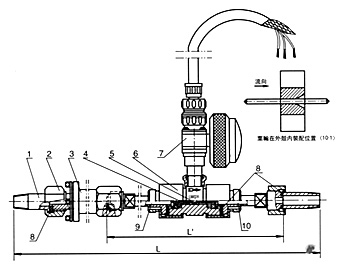

| 五、 仪表结构及安装方式：见(表二)、(图一)、(图二) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、 仪表安装采用法兰连接、螺纹连接及夹装式； 2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn (dn为管道内径)。 3、传感器应远离外界磁场，如不能避免，应采取必要的措施； 4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道(如图四)； 5、传感器露天安装时，请做好放大器插头的防水处理； 6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 六、分体式涡轮流量计型号及规格说明： lw x x- xxx xx lw 表示涡轮流量传感器； x x：gy表示远传显示型； y表示现场显示型； gb表示变送器； xxx：表示涡轮流量传感器口径； xx：b表示防爆型； e表示夹装式； 如：lwgy-50-be：表示口径为50mm, 防爆、夹装式涡轮流量传感器； lwgb-50：表示口径为50mm,涡轮流量变送器。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(表二)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
