分体式涡街流量计

分体式涡街流量计型号为:LKLUGBF,是应卡门涡街原理设计和制造一种新型的涡街流量计。由于其在结构上采用了将流量的检测部件与信号的处理电路相分离的方式，故其在计量高温介质时有明显的优势。该流量计可用于对气体、液体和蒸汽的计量.分体式涡街流量计在高温介质，尤其蒸汽测量中能够保证仪表电路部分在正常温度工作。分体式涡街流量计避免了因传感器信号线在支撑部件内加长产生的各种杂扰信号对仪表计量的影响。分体式涡街流量计省略了表体的散热部分。

分体式涡街流量计主要技术参数：
分体最大距离：20米；
量程比： 10：1；
使用仪表类型：DN15～DN300系列口径气体、液体、蒸汽用涡街流量计；
配表校验线性度误差： ≤±1%； 配表校验重复性误差： ≤±0.33%。

分体式涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。分体式涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

分体式涡街流量计为提高分体式涡街流量计的耐高温及抗振动性能，我公司新近开发出了LKLUG改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高（350℃）、强振动（≤1g）的恶劣工况下使用。在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

分体式涡街流量计为了使用方便，电池供电的就地显示型气体涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
◆测量介质： 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65

分体式涡街流量计产品选型表:正确的选用涡街流量计是保证用好涡街流量计的前提条件，需要考虑的重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类。

 分体式涡街流量计口径与流量范围对照表：

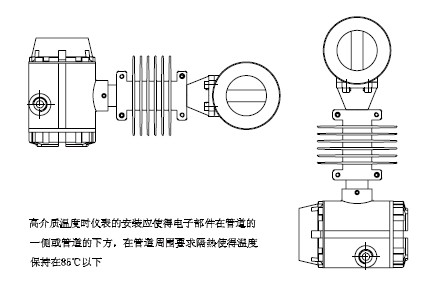

 分体式涡街流量计安装注意事项:
