智能氧气流量计

LKLUXZ系列智能氧气流量计采用*新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,智能氧气流量计集压力温度检测与补偿运算于一体，具有计量精度高，流量范围宽，无可动部件，抗振与抗脉动流性能好，体积小，重量轻，使用方便等优点。智能氧气流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。

一、LKLUXZ系列智能氧气流量计概述
LKLUXZ系列智能氧气流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，可广泛应用于石油、化工、电力、冶金、煤碳等行业各种气体的计量。
1、内置式压力、温度、流量传感器，安全性能高，结构紧凑，外形美观。
2、就地显示温度、压力、瞬间流量和累积总量。
3、采用先进的信号处理放大器和独特的过滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况下，都能保证内部数据不会丢失，可长久性保存。
5、整机功耗极低，能凭内部电池可长明供电运行，是理想的无需外电源就地显示仪表。
6、防盗功能可靠，具有密码保护，防止参数改动。
7、表头可180度随意旋转，安装方便。
本系列产品执行国家JJG198-94《速度式流量计检定规程》和Q/320831C S003-2007 《LUXZ系列智能旋进旋涡体流量计》企业标准。
本系列产品经国家ji仪器表主爆安全监督站（NEPSI）检定认可，符合国家标GB3836.1-2000，GB3836.2-2000有关规定。隔爆型防爆标志为Exd Ⅱ Bt4。

二、LKLUXZ系列智能氧气流量计结构与工作原理

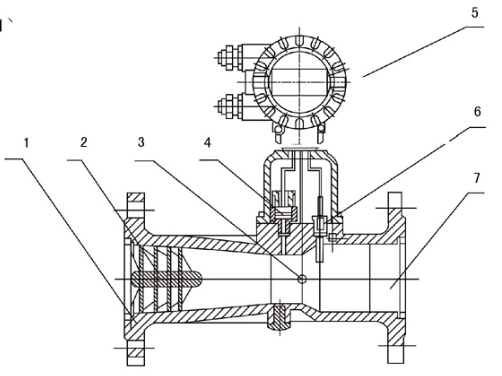

1、流量计结构（见图1）



1、壳体2、旋涡发生体3、流量传感器4、压力传感器5、流量积算仪6、温度传感器、7、导流体

2、流量计工作原理(见图2)
当流体通过螺旋形的旋涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转,形成旋涡流。旋涡流加速，沿流动方向经缩段、流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转，二次旋涡的频率与流量与正比。当流量计设计得当时，在很宽的流量范围内，旋涡频率与流量成线性关系。该频率由压电传感器检测，通过流量积算仪进行运算和处理。显示流量的瞬间流量和累积总量，并变送输出对应的4-20mA电流信号。

三、LKLUXZ系列智能氧气流量计主要技术参数
1、流量计规格、基本参数和性能指标(见表1)




注: 1、表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气，ρ=1. 205kg/m）；2、随着压力的增大，流量范围也随之扩大。
2、标准状态条件：P=101.325kPa，T=293.15K
3、使用条件：
环境温度: -20~+60℃；
介质温度：-20~+80℃；
相对湿度：5%~95%
大气压力：86kPa~106kPa
4、电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池
整机功耗：外电源：＜1W
内电源：＜0.3mW,锂电池可用二年以上。
输出方式：脉冲信号
4~20mA电流信号：对应流量0~Qmax,20mA对应流量可由用户自己设定。
RS485通讯：可传输瞬时流量、累积流量、压力和温度参数和时间、日期。
5、防爆标志：Exd II BT4
6、防护等级：IP65
四、LKLUXZ系列智能氧气流量计外形尺寸及安装
1、流量计外形尺寸(见图4和表2)

2、流量汁安装尺寸(1.6MPa)
3、流量计的安装
（1）流量计应根据流向标志安装。
（2）流量计可水平、垂直或任意角度倾斜安装。

（3）上下游直管段要求见图5。



（4）被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。

（5）流量周围不应有强外磁场干扰及强烈的机械振动。
（6）流量计必须可靠接地。

五、LKLUXZ系列智能氧气流量计的选型
1、用户在选型时，应根据管道公称压力、介质zui高压力、介质温度、介质组分情况，流量范围及信号输出要求合理选择流量计的型号规格。
2、为使流量计的使用性能zui佳，流量计的使用范围在zui大流量的20%~80%范围内比较合适。
3、流量计出厂时的标准输出配置是：具有工况脉冲信号输出（三线制）。若要求其它输出功能时,请在订货时说明。
六、LKLUXZ系列智能旋进旋涡气体流量计订货须知
1、用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质zui大压力、介质温度范围、环境
条件选择合适的规格，在危险场所使用的必须注明防爆等级要求。
2、流量计一般为基本型，带工况脉冲输出，若需其它附件及输出功能，请在订货时注明。3、用户在订货时，请按照下列格式，详细正确地填写。
