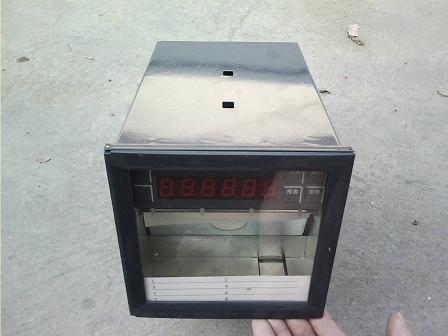

LKR1000系列智能小长图有纸记录仪概述
LKR1000系列智能小长图有纸记录仪每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录。
LKR1000系列智能小长图有纸记录仪能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
LKR1000系列--智能小长图有纸记录仪
选 型 表
|
LKR |
10 |
|
|
|
|
|
|
|
|
||||||||||||
|
型 号 |
型 谱 |
序 号 |
|||||||||||||||||||
|
LKR |
1 0 |
0 1 |
|
1路输入 |
|||||||||||||||||
|
|
0 2 |
|
2路输入 |
||||||||||||||||||
|
|
0 3 |
|
3路输入 |
||||||||||||||||||
|
|
0 4 |
|
4路输入 |
||||||||||||||||||
|
|
0 5 |
|
5路输入 |
||||||||||||||||||
|
|
0 6 |
|
6路输入 |
||||||||||||||||||
|
|
0 7 |
|
7路输入 |
||||||||||||||||||
|
|
0 8 |
|
8路输入 |
||||||||||||||||||
|
报 警 触 电 |
|
A0 |
|
无 |
|||||||||||||||||
|
A1 |
1路报警 |
||||||||||||||||||||
|
A2 |
2路报警 |
||||||||||||||||||||
|
A3 |
3路报警 |
||||||||||||||||||||
|
A4 |
4路报警 |
||||||||||||||||||||
|
A5 |
5路报警 |
||||||||||||||||||||
|
A6 |
6路报警 |
||||||||||||||||||||
|
通 讯 方 式 |
|
B0 |
|
无 |
|||||||||||||||||
|
B1 |
RS-232通讯 |
||||||||||||||||||||
|
B2 |
RS-485通讯 |
||||||||||||||||||||
|
模 拟 输 出 |
|
C0 |
|
无 |
|||||||||||||||||
|
C1 |
1路输出 |
||||||||||||||||||||
|
C2 |
2路输出 |
||||||||||||||||||||
|
配 电 输 出 |
|
D0 |
|
无 |
|||||||||||||||||
|
D1 |
1路配电 输出 |
||||||||||||||||||||
|
D2 |
2路配电输出 |
||||||||||||||||||||
|
供 电方 式 |
|
A |
|
AC220V |
|||||||||||||||||
|
D |
DC24V |
||||||||||||||||||||
二、主要性能及技术指标
表一
|
信号种类 |
量程代码 |
测量范围 |
|
|
电 流 |
mA |
01 |
0～10mA |
|
mA |
02 |
4～20mA |
|
|
mA开方 |
03 |
4～20mA开方 |
|
|
电 压 |
mV |
11 |
0～20mV |
|
mV |
12 |
0～50mV |
|
|
mV |
13 |
0～100mV |
|
|
V |
14 |
0～5V |
|
|
V |
15 |
1～5V |
|
|
V开方 |
16 |
1～5V开方 |
|
|
热 电 阻 |
Pt100 |
21 |
-50.0～ |
|
Cu100 |
22 |
-50.0～ |
|
|
Cu50 |
23 |
-50.0～ |
|
|
远传压力电阻 |
24 |
0～400Ω |
|
|
热 电 偶 |
T |
31 |
0.0～ |
|
E |
32 |
0～ |
|
|
K |
33 |
0～ |
|
|
S |
34 |
0～ |
|
|
B |
35 |
500～ |
|
|
关闭通道 |
00 |
该通道关闭 |
|
9． 走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。
10．报警功能:
·提供六组继电器接点输出，由用户任意组合使用
·每个通道报警均可选择上限、下限、差值上限、差值下限
·每个通道的报警回差可设定，继电器动作时有指示灯提示
·继电器触点容量：24VDC, 3A； 220VAC, 3A
11．通讯： 可提供RS232C或RS485通讯接口
【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度: ±0.2%FŸS
15．趋势记录精度: ±0.2% 「两幅」
16．数字记录精度: ±0.2%FŸS
17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % RŸH
20．电源电压: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．开孔尺寸: 138+1 ´ 138+1 mm
