导热油流量计外形结构图

测量导热油流量的流量计有很多种，那么究竟是哪种流量计比较适合测量什么样的工况呢？今天力科仪表小编就给大家介绍几款适合测量导热油流量的流量计。

导热油流量计是根据客户现场导热油温度高低来选持相对应的导热油流量计，温度在200℃左右能用涡街流量计，高温就能用孔板流量计，就能让导热油流量计有着耐用性、实用性，运用寿命长的等等特征，也可以让导热油流量计计量得到的精度更高，稳定性更好。非常适合在各种测量导热油流量的仪表，导热油流量计它总的组合就是，流量传感器、智能液晶热量积算仪以及温压补偿原件和仪表阀门。

1、孔板流量计：不建议使用，因为量程比低，只有1:3，低于流量的30%就测量不出来；密封点多，不能确保密封性，且容易堵；

2、靶式流量计：不建议使用，靶式是属于力作用类的仪表，耙片永久了，恢复性能变差，影响精度；

3、V锥流量计：精度高（可达0.5或1.0级），抗震能力好，主要的缺点是维护成本高，且容易堵；

4、涡街流量计：精度高，稳定性好，维护成本低，量程比高，可达1：80，但是要求流速必须达到0.5米/秒以上，且管道不能有震动；

5、椭圆齿轮流量计：使用比较多的导热油流量计，精度高（可达0.5或0.2级），但是成本高，且耐不了特别高的温度，只能耐200度左右；并要求介质必须干净，不能有杂质，有杂质容易卡死。

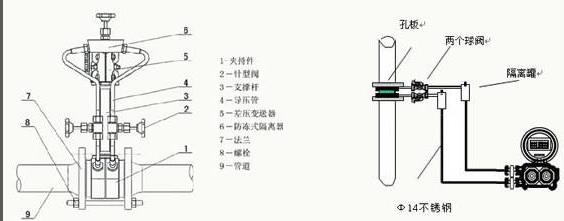

导热油流量计外形结构图：

1、导热油流量计节流装置组成：

节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

2、导热油流量计取压装置：
环室、取压法兰、夹持环、导压管等

连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。

测量管
