双法兰液位变送器测量真空罐负压不准的原因分析

双法兰液位变送器测量真空罐负压不准的原因分析

力科仪表在本文回答用户的疑惑：负压较大的设备双法兰液位变送器测量液位用不好，微负压可以用双法兰液位变送器测量液位！目前国内外一线品牌变送器在这样的工况使用依然存在这个问题。

用户使用双法兰液位变送器测量长期负压80-90kPa、温度90℃介质液位，其后双法兰液位变送器出现液位测量不准、变送器膜片外鼓的情况，客户怀疑是不是变送器质量有问题？还是双法兰液位变送器不能用于负压液位测量？

示例说明

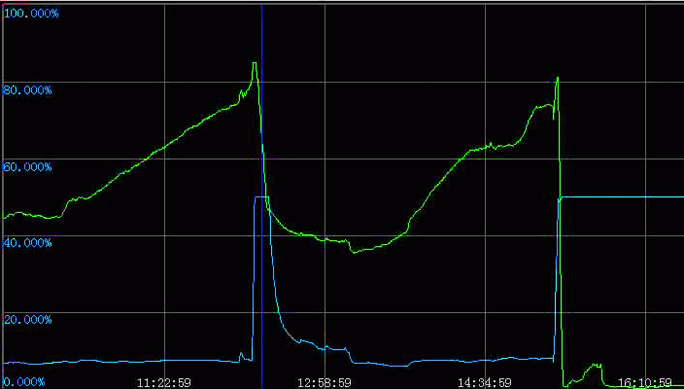

液位测量表为双法兰差压变送器，罐体为边抽真空边加热的蒸发浓缩罐。图1为DCS系统测量画面，图中绿色曲线为液位趋势图(0-100%)，蓝色曲线为蒸发罐真空度(-100~100kPa)。

图1中，时间12:58:59前后，真空度下降过程，液位测量值波形明显反映出双法兰液位变送器受到真空度变化影响

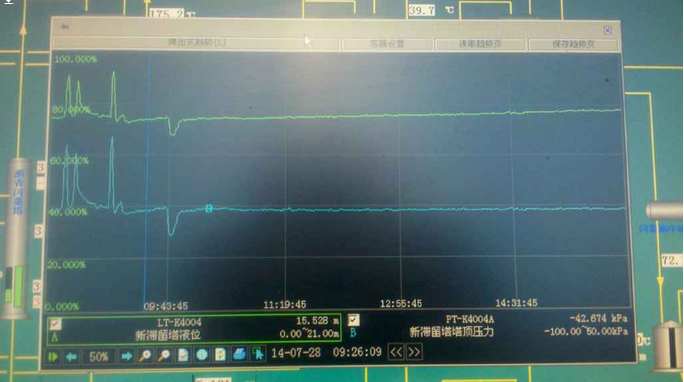

图2中，两次真空度由-95kPa变化到0kPa（开阀通气破真空），液位测量值都由75%左右突变到80%以上。

这不是个例，无数事实说明：双法兰液位变送器(或差压变送器)用于真空负压工况液位测量，不仅测量不准、重复性差，而且使用一段时间就会抽坏。在负压液位测量时，不建议使用双法兰液位变送器。
