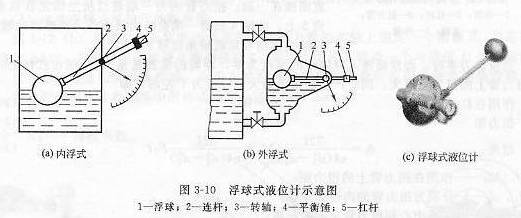

对于温度、黏度较高，而压力不太高的密闭容器内的液体介质的液位检测时，一般可采用浮球式液位计，其检测系统如图3-10所示。检测元件浮球1有铜或不锈钢制成，同构连杆2与转轴3相连，转轴3的另一端与容器外侧杠杆5相接，杠杆上加装平衡锤4，从而组成了以转轴3为支点的杠杆、角转动系统，来进行其液位的检测。系统一般要求，在浮球的一般浸入液体时，实现系统的力矩平衡。这是因为因为变化Δh所引起的浮力变化最大，浮球位置变化最灵敏，从而提高了仪表的灵敏度。

当液位升高或降低时，系统的力矩平衡将被破坏，因而浮球也要随之升高或降低，直至达到新的平衡。若在转轴3的外端挂以指针，如图3-10a所示，便可从输出的角位移中知道液位的高低。
浮球式液位计，可将其检测元件浮球直接装在容器内部（内浮球式），如图3-10a所示。当容器直径很小时，可根据联通原理，在容器外侧设置一浮球室与容器相连通（外浮球式），如图3-10b所示。外浮球是结构，其特点是便于维修，但不适用于黏稠或易结晶、易凝固的液体的检测；而内浮球式液位计则不受其影响。
由于浮球式液位计的结构与浮标式液位计的结构相比要复杂，需要用轴、轴套、填料密封等构件组成，这样才能达到既保证密封又能将浮球的位移传递出去，因此在进行安装、检修时应充分考虑摩擦、润滑以及介质对仪表各部件的腐蚀等问题，否则将会给测量造成很大的误差。另外，应特别提出的是，浮球杠杆转动轴等各部件的连接应该做到既牢固又灵活，以免日久天长，发生浮球脱落酿成严重事故。
在使用时应该经常检查并清理浮球表面上的沉淀物或结晶的物质，当无法进行清理时，则需重新调其平衡锤的位置。对腐蚀性介质测量时必须注意检查元件的防腐处理，并定期进行检查，以保证必要的测量精度。
