菜籽油、色拉油流量计

一、菜籽油、色拉油流量计工作原理与结构

   食用油油表是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成轮流量一个密封的出月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位，当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对椭圆齿轮旋动，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量.

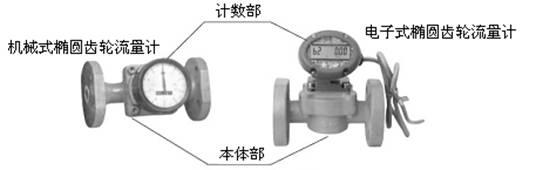

  食用油油表主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

技术数据：

二、菜籽油、色拉油流量计详细参数

   油库油表，柴油汽油油表流量计/椭圆齿轮流量变送器是由本体与QF13型发信器组成，可将管道内液体流量转换为电脉冲信号输出，它与我厂生产的XD系列显示仪表配套使用（亦可与能接受改信息的其他仪表，如微机、显示仪表配套），通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离计量显示，自控调节，电脑加油等场合。

技术性能

允许基本误差：0.5%或0.2%

被测液体粘度：0.6-200mpa.s

被测液体温度：-10-+65℃

zui大工作压力：铸铁、不锈钢1.6mpa

铸钢：DN20-DN25（2.5mpa，）

DN15-40(6.4mpa)

主要材质：铸铁、铸钢、不锈钢

管道连接法兰：JB78-59 ，JB79-59

发信装置：QF13发信器

供电：12V DC

传输距离：1千米

电性能精度：+1个脉冲

防爆等级：ExiaII CT5

三、菜籽油、色拉油流量计的安装

 1.安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。

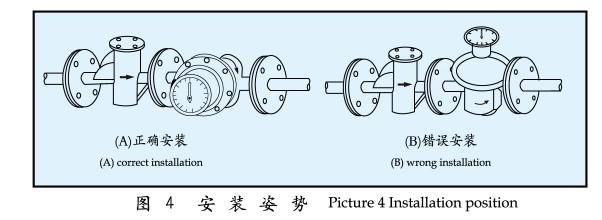

2.应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘应与地平面垂直。调节流量和启动、关闭的阀门应分别安装在流量计的进出口端。

3.流量计壳体上箭头指向应与被安装管道的液体流动方向*。

4.连续流程的管理，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上安装流量计，应装在旁路管道中以防止杂物落入仪表内。

5.流量计的正确安装的条件下，为便于读数，可根据需要将计数器旋转180°或90°。

四、的使用注意事项

1.严禁用水测试此流量计

2.启动或停止时，启闭阀门应缓慢，防止突然冲击，并应防止倒流。

3.流量计进行检修时，不得将后盖拆卸，以免重装时产生精度变化而影响仪表准确度。
