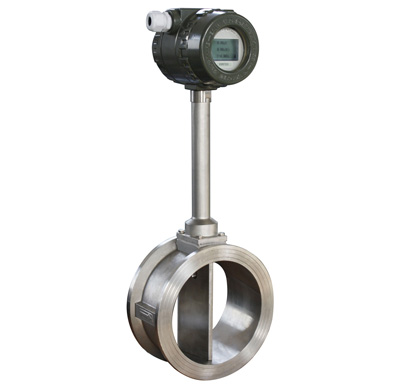

一体化涡街流量计

一、简介：

LK-LUG系列一体化涡街流量计内部主要芯片及关键零部件全部采用进口部件．延长使用寿命，保证了仪表的安全性，提高了测量精度．完全可替代同类进口产品．一体化涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的准确度和可靠性。

二、工作原理：
LK-LUG系列一体化涡街流量计在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关，可用下式表示：
f＝St·v/d
式中：f－卡门涡街的释放频率
St－系数(称为斯特罗哈数)
v－流速
d－柱状物的宽度
卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。
斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。
涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。

三、广泛用途：
LK-LUG系列一体化涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

四、一体化涡街流量计技术指标：
1、公称通径(mm)：15，25，40，50，65，80，100，125，150，200，250，300，(200～2000插入式) 非标产品可根据用户要求特殊定做。
2、公称压力(MPa)：DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) 。
3、介质温度(℃)：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450(协议订货)。
4、本体材料：仪表外壳采用铝合金,1Cr18Ni9Ti，(其它材料协议供货)。
5、允许振动加速度：压电式:0.2g；电容式:1.0～2.0g。
6、精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。
7、范围度：1：6～1：30。
8、供电电压：传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池。
9、输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA。
10、压力损失系数：符合JB/T9249标准　Cd≤2.4。
11、防护等级：普通型IP65 ；潜水型 IP68。
12、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。
13、适用介质：气体、液体、蒸汽 。
14、传输距离：三线制 脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω。
15、信号线接口：内螺纹M20×1.5。
16、现场液晶双行显示(温度补偿型)方式：可循环显示温度、压力、瞬时流量、累积流量等参数。
五、一体化涡街流量计的特点：
1、无可动部件，长期稳定，结构简单便于安装和维护。
2、传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式。
3、精确度较高，通长气体的测量精度为1.5%。
4、测量量程范围宽。
5、压损小，属于节能流量仪表。
6、安装方式灵活，根据现场工艺管道不同，可水平，垂直和不同角度倾斜安装。
7、本仪器可广泛用压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量涡街流量计分为夹持式和一体化法兰型。


六、技术性能：
标况流量范围简表：单位(m3/h)
