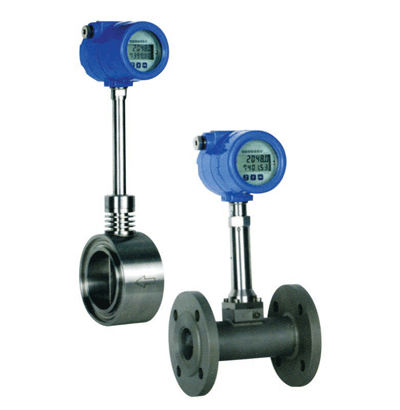

LKLU涡街式蒸汽流量计产品介绍
涡街式蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
◆测量介质： 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65
LKLU涡街式蒸汽流量计技术参数：
|
采用标准 |
Q/320831AHH003-2004 JB/T6807-93 |
|
|
测量介质： |
气体、液体、蒸气 |
|
|
口径规格 |
法兰卡装式口径选择 |
25，32，40，50，65，80，100，125，150，200，250，300 |
|
法兰连接式口径选择 |
25，32，40，50，65，80，100，125，150，200，250，300 |
|
|
插入式口径选择 |
300，400，500，600，800，1000 |
|
|
流量测量范围 |
正常测量流速范围 |
雷诺数1.5×104～4×106;气体 |
|
正常测量流速范围 |
液体、气体、流量测量范围见表2，蒸汽流量范围见表3 |
|
|
测量精度 |
1.0级或1.5级 |
|
|
被测介质温度 |
常温–25℃～ |
|
|
高温–25℃～ |
||
|
输出信号 |
4～20mA,传输距离为 |
|
|
仪表使用环境 |
温度: |
|
|
材质 |
不锈钢，铝合金 |
|
|
电源 |
DC24V或锂电池3.6V |
|
|
防爆等级 |
Exd ⅡBT4 |
|
|
防护等级 |
IP65 |
|
涡街式蒸汽流量计产品选型
|
代号
|
通径
|
流量范围㎡/h
|
||||||
|
LKLU-25
|
DN25
|
1~10(液体)
|
25~60（气体）
|
蒸汽流量请查看说明书，DN300以上推荐使用插入式 涡街流量计
|
||||
|
LKLU-32
|
DN32
|
1.5~18(液体)
|
15~150（气体）
|
|||||
|
LKLU-40
|
DN40
|
2.2~27(液体)
|
22.6~150（气体）
|
|||||
|
LKLU-50
|
DN50
|
4~55(液体)
|
35~350（气体）
|
|||||
|
LKLU-80
|
DN80
|
9~135(液体)
|
90~900（气体）
|
|||||
|
LKLU-100
|
DN100
|
14~200(液体)
|
140~1400（气体）
|
|||||
|
LKLU-150
|
DN150
|
32~480(液体)
|
300~3000（气体）
|
|||||
|
LKLU-200
|
DN200
|
56~800(液体)
|
550~5500（气体）
|
|||||
|
|
代号
|
功能1
|
||||||
|
N
|
无温压补偿
|
|||||||
|
Y
|
有温压补偿
|
|||||||
|
|
代号
|
输出型号
|
||||||
|
F1
|
4-20mA输出（二线制）
|
|||||||
|
F2
|
4-20mA输出（三线制）
|
|||||||
|
F3
|
RS485通讯接口
|
|||||||
|
|
代号
|
被测介质
|
||||||
|
J1
|
液体
|
|||||||
|
J2
|
气体
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
|
代号
|
连接方式
|
||||||
|
L1
|
法兰卡装式
|
|||||||
|
L2
|
法兰连接式
|
|||||||
|
|
代号
|
功能2
|
||||||
|
E1
|
1.0级
|
|||||||
|
E2
|
1.5级
|
|||||||
|
T1
|
常温
|
|||||||
|
T2
|
高温
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
内部3.6V供电
|
|||||||
|
D2
|
DC24V供电
|
|||||||
|
B1
|
不锈钢
|
|||||||
|
B2
|
碳钢
|
|||||||
