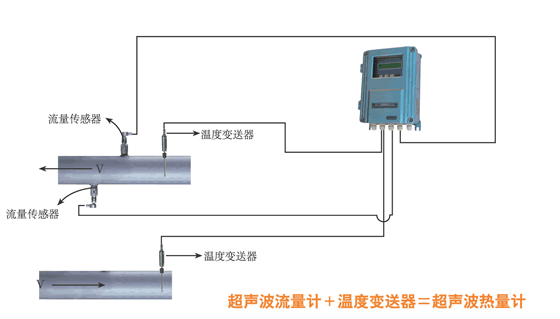

超声波热量表

性能

参数

公称直径（mm）

DN100～DN250

测量范围

温度范围（℃）

4～130（超出此范围，订货时提出）

温差范围（K）

3～70(出厂设定最小温差1)

最小配对温度误差（℃）

±0.1

最大允许工作压力（MPa）

1.6（超出此范围，订货时提出）

准确度

2级

流速测量范围（m/s）

0.09~5.00

工作环境

环境B类、C类

温度传感器类型

Pt1000，DIN/IEC751B

防护
等级

测量主机

流量测量主机、温度测量主机：IP65

温度传感器

IP68

超声换能器

IP68

工作电源

AC220V±15％，50Hz

DC12V ~36V，1A

功耗（W）

<10

通讯类型

RS-485、4～20mA、累积脉冲

键盘

1×3感应按键

显示器

240×64点阵液晶显示器

主要显示内容

信号强度指示，工作状态指示，累积流量m3，瞬时流量m3/h、流速m/s，供水温度℃、回水温度℃，温差K、累积工作时间h

累积热量：-99999999.99～＋99999999.99GJ

瞬时热量：-9999999.99～＋9999999.99GJ/h

累积流量：0～99999999.9m3

瞬时流量：0～999999.99m3/h

日期：年/月/日，时钟：时/分/秒

显示分辨率

累积热量0.01GJ、热功率0.01GJ/h、累积流量0.1m3、温度0.001℃、温差0.001K

线缆外径

超声换能器信号线5mm；温度传感器信号线4mm；温度测量主机连接信号线7mm。

数据存储

（flash）

可按月存储最近60个月的热量、累积流量和相对应的时间，同时可存储最近150天的热量、累积流量和相应的时间。

仪表安装位置

供、回水管路可选
