LZZX/LZDX系列金属管浮子流量计选型

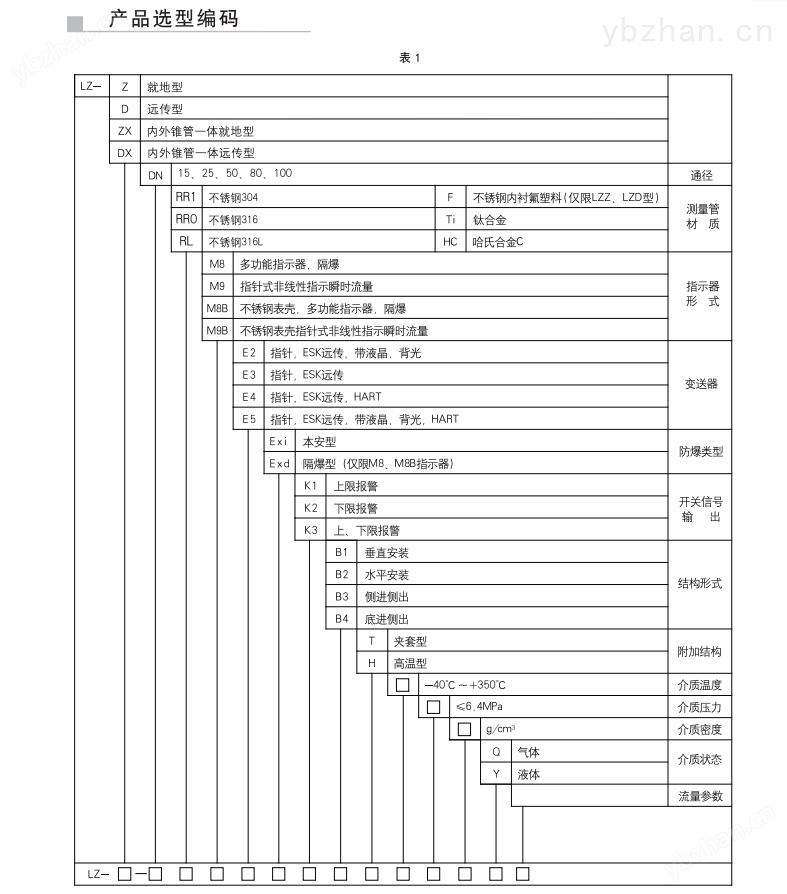

LZDX-100/RR1/M9/E2/Exi/B1/Q LZZX-100/RR1/M9/E2/Exi/B1/Q

标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
    本流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子 组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积， 随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。在M6、M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上； 在M7指示器中，随动磁铁的转动通过一个凸轮板使指针线性的指示流量值 的大小。

M9指示器

1. 在指示器中采用一对耦合磁钢完成流量指示和电信号转换。

2. 采用型的ESK型信号变送器，可兼有HART协议通讯功能。

3. 可在就地流量指示型仪表内选择安装：

  （1） 带4-20mA非线性输出并无滞后的ESK型信号变送器；

  （2） 上、下限报警开关。

M8指示器

M8指示器的壳体为金属壳体，内置CPD型智能线路板，本安防爆结构设计，防爆标志iaⅡCT5，改指示器既有单独的机械指针指示瞬时流量，还有物位液晶数字显示瞬时流量及八位数字显示累计流量，并配有按键操作、人机交互界面，还可输出4-20mA电流信号，上、下限报警等多种信号。

    M8指示器的上、下限式与M9指示器不同，改指示器报警采用电器输出方式，采用键盘操作方式，方便灵活，准确可靠，并且有掉电保护功能，还具有逻辑功能，开/闭点即上/下限不用跳线即可在软件中设定报警输出，可通过中间继电器或安全栅直接与PLC连接。

    M8指示器具有设定功能，数据备份、数据恢复及掉电保护功能，另外在不是二线制供电方式下，还可选液晶背光显示功能。

    M8指示器还可实现电池供电，它采用一节高能锂电池3.6V  7.5AH供电方式，可连续工作三年以上，在液晶显示屏右下角有一电量显示条，可提醒用户及时更换电池，另外电池在-10℃~+45℃范围内效率zui高，放电稳定，工作时间延长
