插入式多喉径流量计结构形式及安装方式

插入式多喉径流量计特点
    1、采用多点测量，可以真实反映管道流场状况使测量结果精度很高。
    2、而采用整体式的结构又使其在大管径的测量上运输、安装方便。
    3、多点测量，可很好解决超大、异型管道的流量测量问题。
    4、差压值大，可解决大管径、低流速的流量测量难题。
    5、流阻小，功耗低。
    6、系统压差值大,稳定性好,几乎不用维护和保养。
    7、使用范围宽,可根据使用条件和用户要求设计制造,便于安装 。
    8、因其独特的结构，长期使用不易发生堵塞现象。
    9、精度高，量程比可达1:10，连同装置在内的直管段总长仅为风管当量直径的1.5D。
    10、要求前直管段为0.5～1.5D，无需后直管段。
插入式多喉径流量计主要技术参数
    1、测量介质： 空气、煤气、烟气、锅炉一、二次风等各种介质；
    2、管道： 圆管﹑矩形管；
    3、管道适用范围： Dn=100～15000mm B×H=300×300～9000×9000mm；
    4、基本误差限：　 ±1.0%；
    5、公称压力： Pn≤16MPa；
    6、流体温度： t≤650℃；
    7、精度等级：1级1.5级 2.5级
插入式多喉径流量计结构形式及安装方式
   EM-CS是有多个流量传感器按一定方法排列组合而成。插入式多喉径流量计根据安装形式有插入式、整体式。在配置上分为基本配置和一体化配置。从结构布置上分为：单点单个测量，单点双重测量，多点多重测量。

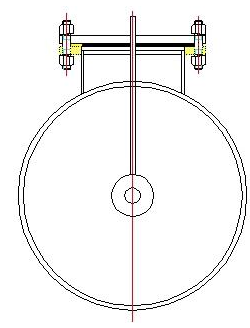

    结构如图所示

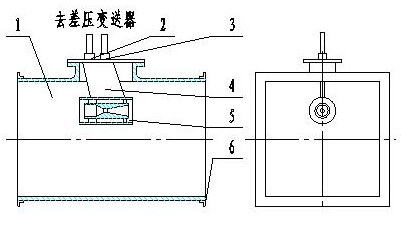

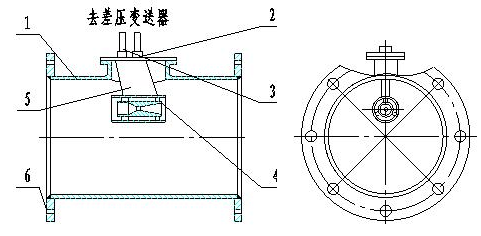

    1． 单个测点安装结构简图（当管道尺寸小于300mm选用）
