涡轮流量计测量石油注水量的原理

涡轮流量计测量石油注水量的原理

涡轮流量计的工作原理什么?相信许多人对此不是很了解，涡轮流量计能够非常***的测量液体的流量广泛使用于石油、自来水、医药等行业，下面小编就简单的介绍下涡轮流量计的工作原理。

涡轮流量计工作原理：

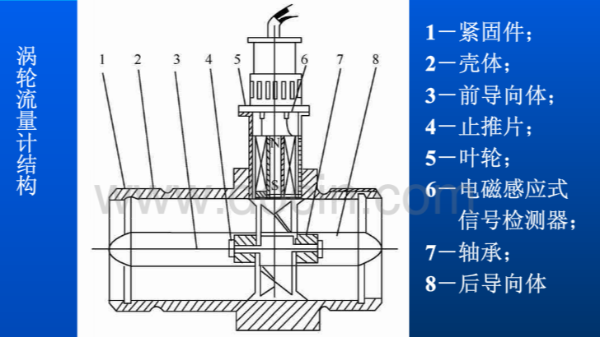

涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。

涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内***磁钢产生的磁力线时，就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
