HART手操器:HART(HighwayAddressableRemoteTransducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。

你是怎样用HART475配置压力变送器的？

先看看小编总结的吧：

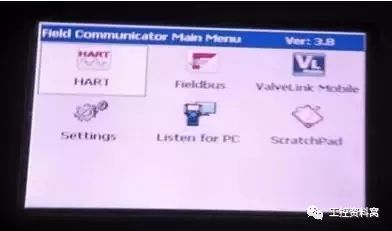

1.开机，将手操器与仪表连接，选择HART

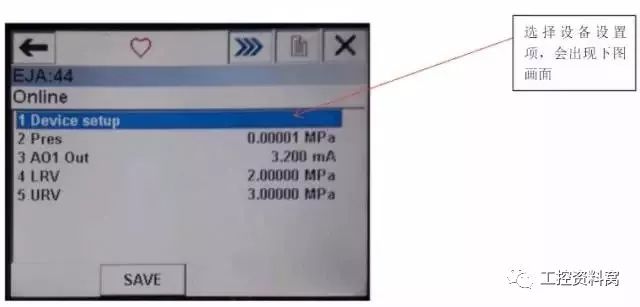

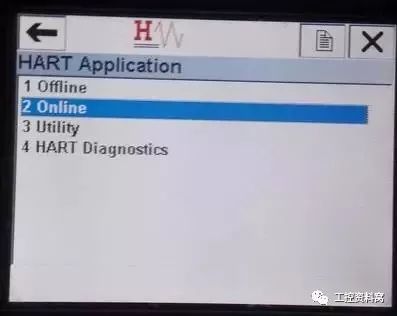

2.通讯成功以后，选择Online（在线）

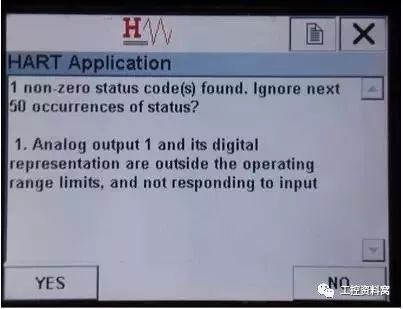

当出现以下文字时，不要慌张，点YES就行

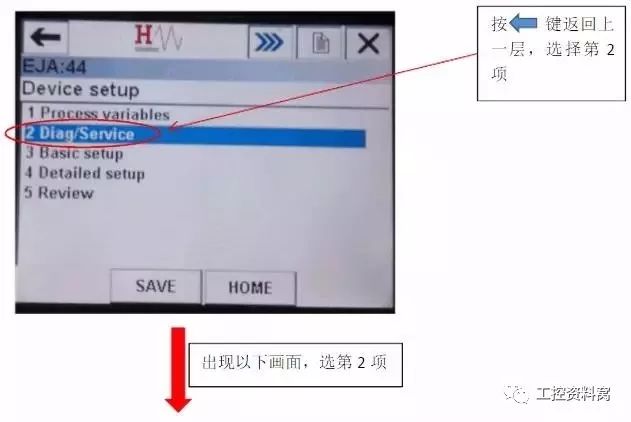

3.具体操作，以川仪（EJA）为例。

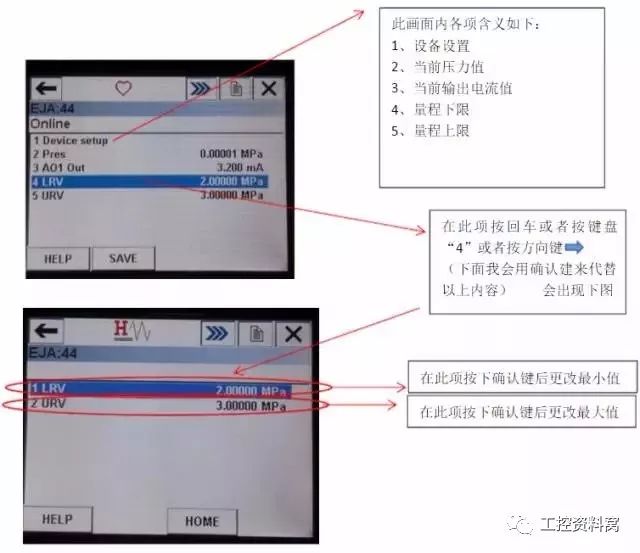

改量程

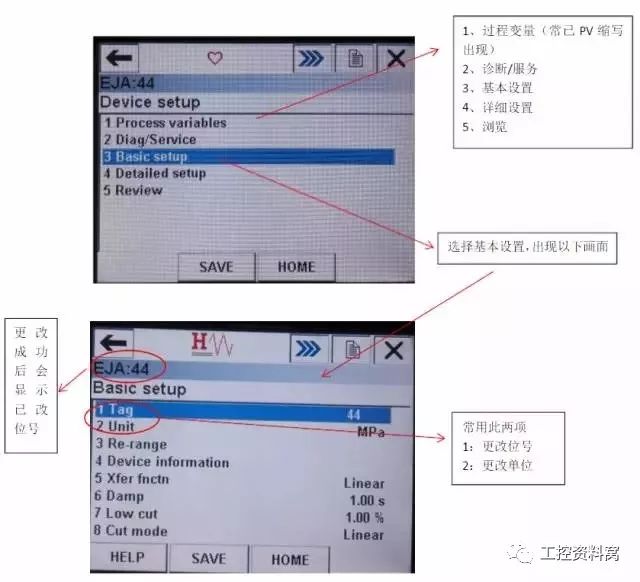

改位号、改单位

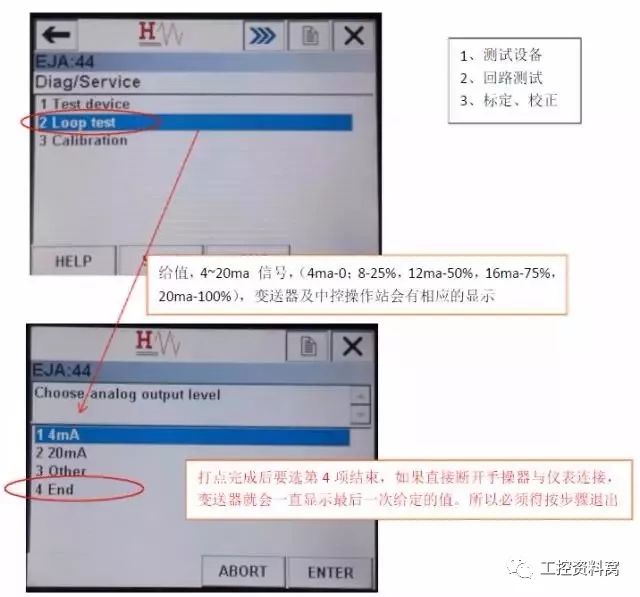

回路测试（打点）

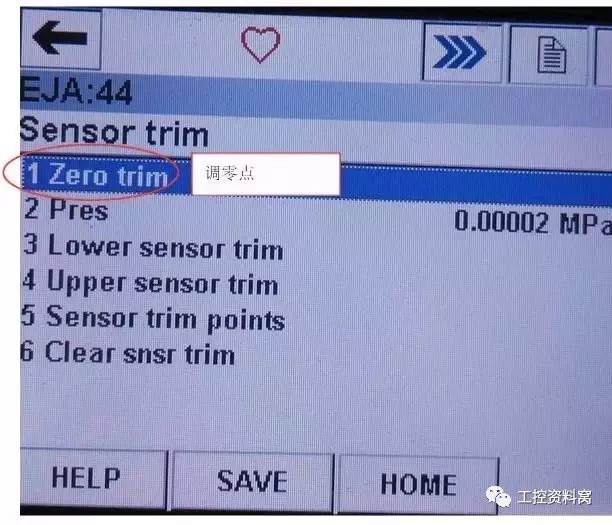

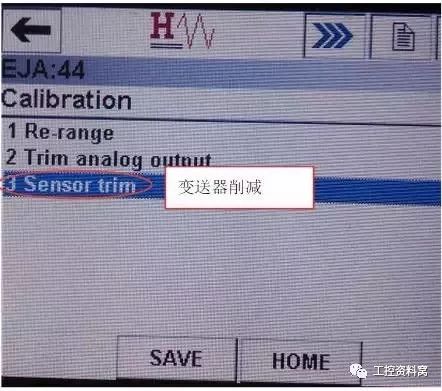

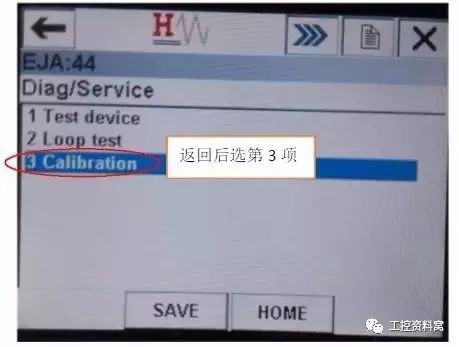

调零点

PS：在更改完数据后要选“SEND”发送给变送器

HART475图形图像都说明了啥

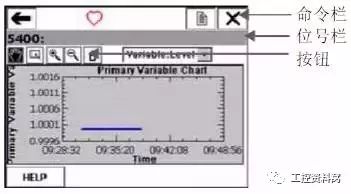

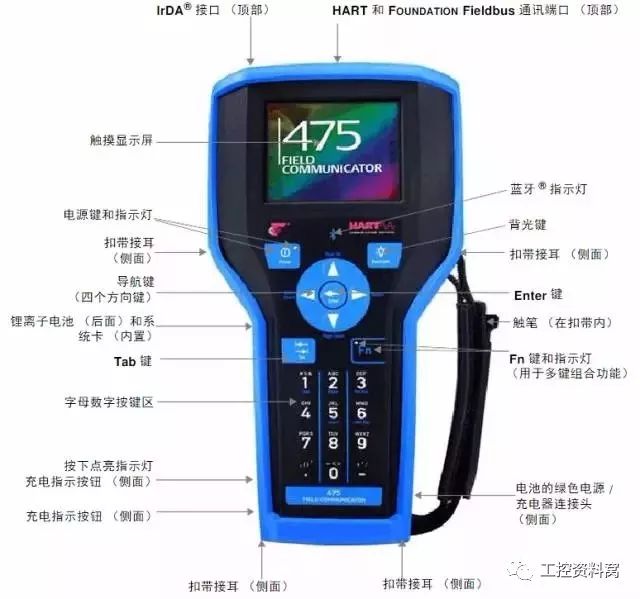

现场通讯器屏幕布局

常用按钮

使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）

平移，

区域缩放，

放大，

缩小，

重置，

下拉列表，

图形选项图像

图像是设备的全屏幕照片。图像可包含标识和多种图形，如容器。要查看图像，选择菜单中的图像或绘图标签。显示全屏幕图像。要返回菜单视图，按任何键或触击触摸屏。

一些图像具有链接，可以运行方法或查看附加菜单。如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。如果链接未与图像关联，按任意键返回菜单。

图像示例

图表

图表显示不同时期变量的图形视图。图表有四种主要类型：

•带状/扫描/范围–显示变量数据，x轴为时间。

带状图表持续更新图表，从右向左滚动。

扫描图表从左向右描绘窗口，并再此从左到右描绘窗口，覆盖最旧的数据。竖线用于分隔新旧数据。当数据到达屏幕的右边缘，数据会从屏幕左边缘绘图，且x轴更新。

范围图表从左到右绘制窗口。当数据到达屏幕右边缘，屏幕清空，且x轴更新。

•横条–从左到右以条状显示数据。

•纵条–从下到上以条状显示数据。

•仪表盘–显示仪表盘图表，与模拟汽车速度计相似

带状/扫描/范围图表

带状/扫描/范围图表将设备数据编排为折线图，延时显示设备数据。显示的标签和轴均由设备生产商决定。使用下拉菜单选择需要高亮显示的变量。选择的变量将显示为一条纯色的粗线。

其他变量共享相同的源或相同的y-轴，在图表中显示为多色的细线。没有与选中的变量共享相同轴的变量显示为彩色虚线。颜色显示由设备描述决定，可能因设备不同有所变化。

竖线可能在图表中显示，以区分新旧数据。新数据显示时，竖线增长。对于扫描和范围图表，平移、放大、缩小和重置效果仅对y-轴有效。显示在x轴上的时间与图表开始的时间相同。

横条图表

横条图表从左到右将设备数据编排入条中，并随时间变化。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加横条。

从下拉菜单中选择的变量显示为彩色，并在其末端有一个黑点。颜色显示取决于设备描述，可能因设备不同有所变化。显示的标签和轴均由设备生产商决定。

纵条图表

纵条图表从下到上将设备数据编排入条中，并随时间变化。使用下拉菜单选择您需要高亮显示的变量。如果您在下拉菜单中选择的选项定义了多个变量，则可能出现附加纵条。

从下拉菜单中选择的变量显示为彩色，并在其末端有一个黑点。颜色显示由设备描述决定，可能因设备不同有所变化。显示的标签和轴均由设备生产商决定。

仪表盘图表

仪表盘图表将设备数据编排入类似于模拟汽车速度计的视图中，并随时间变化描绘设备数据。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加仪表盘指针。

从下拉菜单中选择的变量显示为彩色长指针，而其他变量显示为彩色短指针。颜色显示由设备描述决定，可能因设备不同有所变化。每个仪表盘图表最多仅有三个变量。显示的标签和轴均由设备生产商决定。

曲线图

曲线图是设备信息的快照线性图。使用下拉菜单选择您需要高亮显示的变量。如果在下拉菜单中选择的选项定义了多个变量，则可能出现附加变量。

从下拉菜单中选择的变量，将显示为一条纯色粗线，而其他具有相同Y-轴的变量显示为彩色细线。颜色显示取决于设备描述，可能因设备不同有所变化。没有与选中的变量共享相同Y-轴的变量显示为彩色虚线。显示的标签和轴均由设备生产商决定。

可能还在一些变量上看到了方形或三角的符号。这些显示了指示曲线图中重要数据的关键点。如果曲线图中有七个以上的变量，将用“+”符号显示关键点。

HART475手操遇到问题怎么办？

1.有网友反映在使用HART475手操中常见的问题就是怕没电？

可不要因为这个小问题影响你的工作啊，使用前一定要检查手操器的电量啊！

检查剩余电量（不知道这个方法是不是适用您的工具呢？）

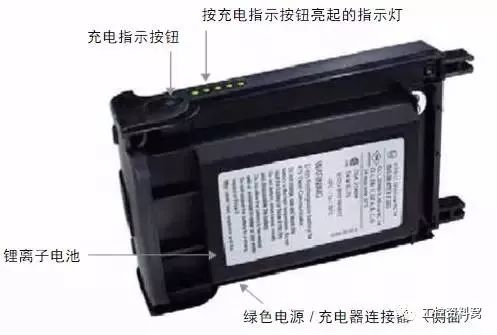

按下电池左下侧的充电指示按钮，可查看剩余电量。当按下再释放按钮后，按钮上方的指示灯将缓慢点亮，以显示剩余电量。每个指示灯代表20%的电量。当所有指示灯点亮时，表明电池已充满电。

2.HART475手操器开不开机怎么办？

在使用过程中如果出现开不了机，即无法启动现场通讯器，首先检查电池。如若电池有电还是启动不了，则有可能是现场通讯器的开关键已损坏。（注意：在使用过程当中请不要用坚硬的东西去触碰现场通讯器的按键贴膜，以免造成损坏。）

3.HART475手操器通讯不上或通讯中断怎么办？

若出现通讯不上，首先检查HART回路中现场设备的电流和电压。几乎所有的现场设备都至少需要4mA和12VDC以维持正常运行。

检查回路中的阻抗，看回路中是否接入了250欧姆的外部阻抗。接入250欧姆电阻，将引线接入250欧姆电阻的两端。再查看通讯是否正常。

检查接线端子和HART通讯线缆是否损坏。

HART通讯受到控制系统的干扰。此时停止控制系统中的HART通讯，确认现场设备和通讯器之间的通讯。
