产品概述
TUF2000型超声波流量计是采用国外先进低功耗单片机技术，选用了先进的集成电路及微处理器，开发而成的一种通用型高性能、低价格、高可靠性，功能强大的超声波流量计。外夹式或者插入式超声波流量仪表是以"时差法"为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。可测量流体是水、海水、或油、浆液之类的单一均匀液体，对于导电或非导电、腐蚀性或无腐蚀性的液体均可测量，其安装形式多样，可满足客户的相关需求。
产品原理

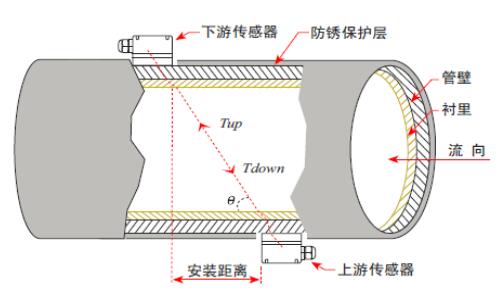

时差法：利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比这一原理来测量流体流量的。原理如下图所示：
其关系符合下面表达式：
从上式可看出发生器发出的超声波传到接收器的时间变化与管路内的流体流速成正比。据此把管道参数置入仪器，采集数据经变换器变换即得到瞬时流量，并得累计流量。
应用领域
产品主要应用领域有以下几个方面：给水和排水、石油、化工、冶金、矿山、供暖、发电、水利和水资源、节能监测、节水管理、造纸、船体制造行业、食品和医药、流量巡检、流量跟踪和采集、热量测量、热量平衡。

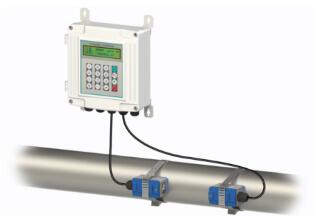

外贴分体式

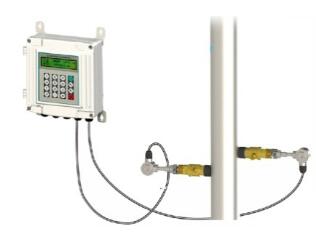

插入分体式
管段分体式
性能指标
|
类别 |
性能参数 |
|
|
主机 |
原理 |
超声波时差法测量原理 |
|
精度 |
流量：±1%；热量二级表（优于）；重复性：±0.2%；线性度±0.5% |
|
|
操作 |
16键轻触键盘 |
|
|
信号输出 |
4mA～20mA DC |
|
|
信号输入 |
可连接三线制温度传感器，实现热量测量 |
|
|
数据接口 |
RS485输出，支持MODBUS等协议 |
|
|
管道情况 |
管材 |
钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切致密的管道，允许有衬里 |
|
管内径 |
DN15～DN1500 |
|
|
直管段 |
传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管道内径） |
|
|
测量介质 |
种类 |
水、海水、工业污水、酸碱液、酒精、各种油类等能传导超声波的单一均匀液体 |
|
温度 |
-30℃～160℃（标准探头：-30℃～90℃，高温探头：-30℃～160℃） |
|
|
浊度 |
10000ppm且气泡含量较小 |
|
|
流速 |
(0～±10)m/s |
|
|
工作环境 |
温度 |
主机：-20℃～60℃；传感器：-30℃～160℃ |
|
防护等级 |
传感器可至IP68（需灌胶）、转换器IP65 |
|
|
电源 |
8V～36V DC（选配）或85V～264V AC（选配） |
|
主机分类（可选配）
|
主机分类 |
壁挂式 |
盘装式 |
隔爆式 |
|
主机外观 |
|
|
|
|
主机型号 |
TUF2000-SW |
TUF2000-SS |
TUF2000-SD |
|
主机尺寸（mm） |
154×202×75 |
152×76（开孔） |
325×325×165 |
|
传感器分类 |
外贴式 |

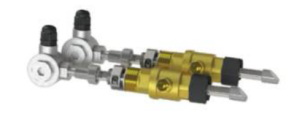

插入式 |
加长插入式 |
|
传感器外观 |
常温型 |
|
|
|
高温型 |
产品附件（可多选配）
|

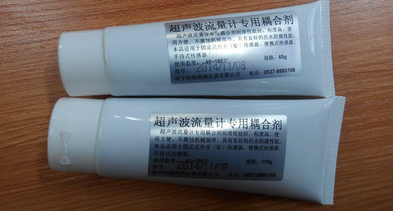

超声波耦合剂 |
超声波专用线缆 |
超声波管道打孔器 |
超声波测厚仪 |
|
|
|
|
|

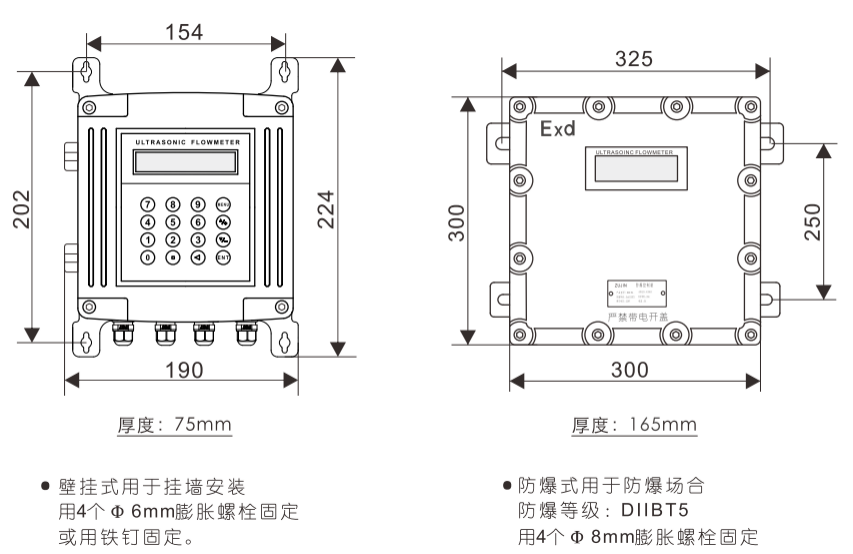

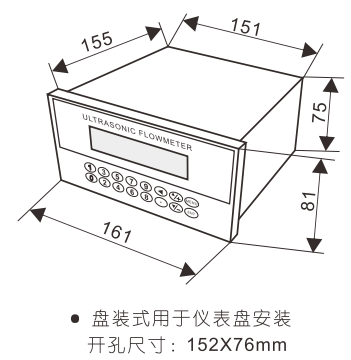

主机的分类（选配）
选型指南
|
TUF2000 |
型超声波流量计 |
|||||||
|
流量计类型 |
SW |
壁挂式主机 |
||||||
|
SS |
盘装式主机 |
|||||||
|

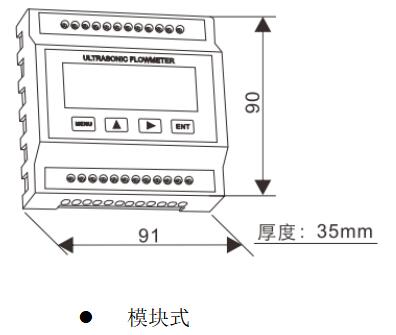

SM |
模块式主机 |
|||||||
|
SD |
防爆式主机 |
|||||||
|
冷热量表功能 |
N |
无冷热量表功能 |
||||||
|
H |
冷热量表功能 |
|||||||
|
传感器类型 |
B1 |
标准小型外贴式传感器TS-2型，DN32～DN65，-30℃～90℃ |
||||||
|
B2 |
标准中型外贴式传感器TM-1型，DN80～DN400，-30℃～90℃ |
|||||||
|
B3 |
标准大型外贴式传感器TL-1型，DN450～DN1000，-30℃～90℃ |
|||||||
|
B4 |
高温小型外贴式传感器HTS-1型，DN32～DN65，-30℃～160℃ |
|||||||
|
B5 |
高温中型外贴式传感器HTM-1型，DN80～DN400，-30℃～160℃ |
|||||||
|
B6 |
高温大型外贴式传感器HTL-1型，DN450～DN1000，-30℃～160℃ |
|||||||
|
C1 |
标准高温插入式传感器TC-1型，DN50～DN1200，-30℃～160℃ |
|||||||
|
C2 |
加长高温插入式传感器TLC-2型，DN80～DN1500，-30℃～160℃ |
|||||||
|
G |
管段式（分体式管段） |
|||||||
|
T |
其他可定制（口径＜DN3600，双、三声道、多声道插入式，大口径外贴式等） |
|||||||
|
公称通径（mm） |
XXX |
按实际通径计，例如050～DN50； |
||||||
|
客户管道材质 |
0 |
碳钢 |
||||||
|
1 |
不锈钢（外贴安装则316/316L除外） |
|||||||
|
2 |
铸铁 |
|||||||
|
3 |
玻璃钢 |
|||||||
|
4 |
PVC |
|||||||
|
5 |
水泥（需带管箍测量） |
|||||||
|
6 |
其他 |
|||||||
|
压力 |
1.6 |
MPa(默认≤1.6MPa)，高压需注明，按实际压力计 |
||||||
|
输出信号 |
E |
4mA～20mA DC |
||||||
|
R8 |
RS485输出，标准Modbus协议 |
|||||||
|
供电电源 |
V1 |
24V DC |
||||||
|
V2 |
220V AC |
|||||||
|
传感器距主机距离（总长） |
XXX |
m(标配为10m，即两根电缆，5m/根；用户可自行选择线长，一般不建议每根超过100m) |
||||||
|
完整型号 |
示例： TUF2000-SW-N-B1-050-0-1.6-ER8-V1-10 |
|||||||
选型提示
1、测量介质 工作压力 MPa及温度 ℃。
2、流量范围：最小流量 常用流量 最大流量 公称通径 （mm）。
3、安装类型： 输出类型： 供电电源： V。
4、产品一般为单声道，其他双声道、三声道、多声道需联系技术定制。
