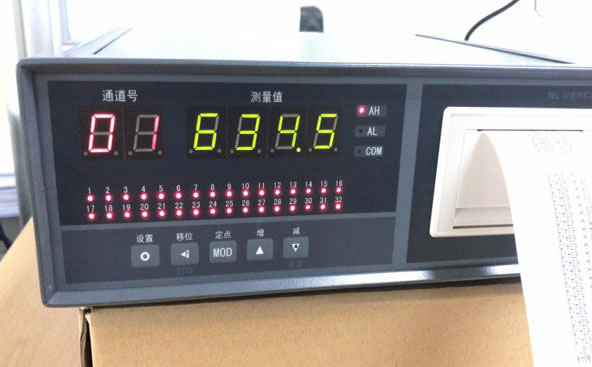

多点温度巡检仪在使用中常见问题解决 15305232668
顾名思义就是可以检测到温度从而产生判断的仪器，适用于测量显示及控制于一体，将多台不同仪表的功能汇集于一身，可以循环往复的检测和显示多路信号。
苏州迅鹏温度巡检仪配合各类传感器、变送器，不仅可以检测温度，也可检测压力、液位、流量、重量等工业过程参数及报警控制、变送输出、数据采集和通讯。迅鹏温度巡检仪适合应用于信号点多、但变化不是很快或者响应速度要求不高的民用场合，如通讯机房、办公室、车间、仓库、医院、档案馆、冷库、试验设备、暖通空调、农业养殖等环境的温度、湿度测量，或工业现场、医疗、食品、水电、水利等行业的温度、压力、液位测量等。

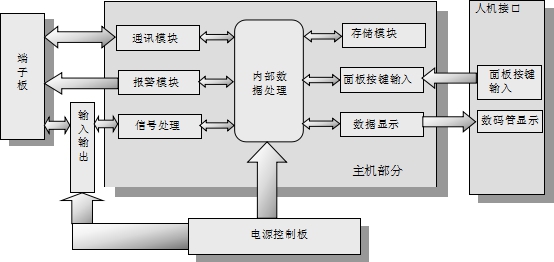

温度巡检仪基本功能原理图如下：
安装使用步骤本节简要地说明仪表到货后，从开箱、安装、接线直到能够正常运行的一系列操作步骤。
开箱：检查外箱是否有破损、附件是否齐全。
安装：注意开孔的尺寸、支架的安装。
接线：请勿带电操作，请使用屏蔽双绞线屏蔽层单点接地，远离强电强磁。
供电：注意供电电压的正负以及大小。
参数：注意信号类型以及对应的量程设置。
投运：使用过程中，非专业人士请勿更改组态与接线。
将电源切断，仪表即停止工作。
安装与接线
为保证仪表正常工作，必须将仪表安装在仪表盘上。仪表使用环境必须严格参照说明书，否则会影响仪表的正常使用，也关系到维修及校验工作的进行。
信号线的连接
☆☆☆具体接线以温度巡检仪说明书为准

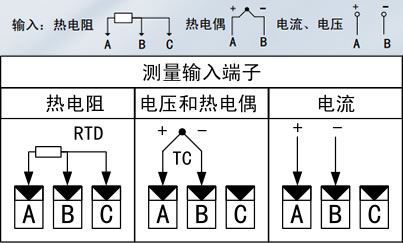

迅鹏温度巡检仪的信号接线如下图所示：
输入信号：(可混合输入)
热电偶: K／S／R／B／N／E／J／T；冷端温度自动补偿范围0～60℃，补偿准确度±2℃，接线如上图所示。
热电阻：Pt100／Cu100／Cu50／BA1／BA2／G53；引线电阻补偿范围≤50Ω，热电阻接线时A/B/C三个端子必须都要接上，B/C端子可以短接，C端子数目不够时，通道可以共用，接线如上图所示。
直流电压：0～5V、1～5V；0～10V，接入信号时需注意正负极端子，接线如上图所示。
直流电流：4~20mA／0~10mA／0~20mA，接入信号时需注意正负极端子，接线如上图所示。
☆注：仪表的各输入通道间不隔离，不适用于通道间有共模电压的应用现场，有共模电压的应用现场请参考公众号文章知识信号隔离器的应用，一文轻松搞定。
RS-485通讯线的连接

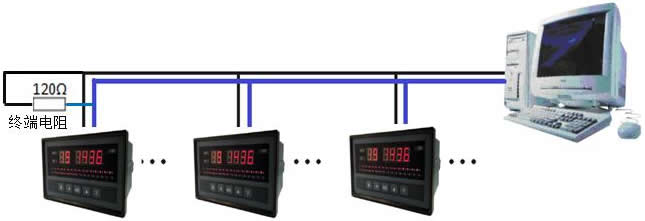

通讯线请使用屏蔽双绞线，波特率为19200bps以上时，通讯线长度不能超过1000米。在通讯线长度大于100米的条件下进行通讯时，为减小反射和回波，必须增加阻值为120欧姆的终端匹配电阻，终端匹配电阻应加在RS-485通讯线的最远两端。

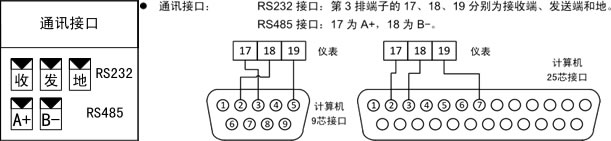

RS-232C通讯线的连接
通讯线请使用双绞线制作，通讯线长度不能超过10米。
常见问题
以下列出了温度巡检仪可能出现的故障，可根据故障类型找到相应的排除方法。
温度巡检仪常见的故障分析（举例说明）：
1.故障现象：数码管无显示
排除方法：用万用表测量记录仪的220VAC端子（位置），检查电源线是否拧紧、电源是否接通、电压是否正常。
2. 故障现象：信号数据显示错误
排除方法：
a. 接线问题：检查输入信号线的连接是否正确。
b. 参数问题：信号来源、信号类型、量程参数、信号切除、线性修正，这些参数设置及相关项都可能引起数 据显示误差及错误。请仔细检查参数是否正确。
c. 若上述都无问题，则可能是使用时间过久或环境因素导致元器件老化、失效等，可寄回我司维修并重新标定。
3. 故障现象：无法进行正确的通讯
排除方法：
硬件原因：通讯线连接是否正确、通讯线或电脑串口有否损坏等
参数原因：检查通讯参数设置是否正确。
检查仪表通讯参数设置是否与上位机通讯软件设置一致
Ad（Ad）—— 仪表通讯地址，设置范围 0~99，出厂默认值为 1
bd（bd）—— 通讯速率选择，可选 2400、4800、9600、19200(bps) 4种
再根据操作说明上提供的通讯规约，设置数字格式等通讯参数，具体详见通讯规约

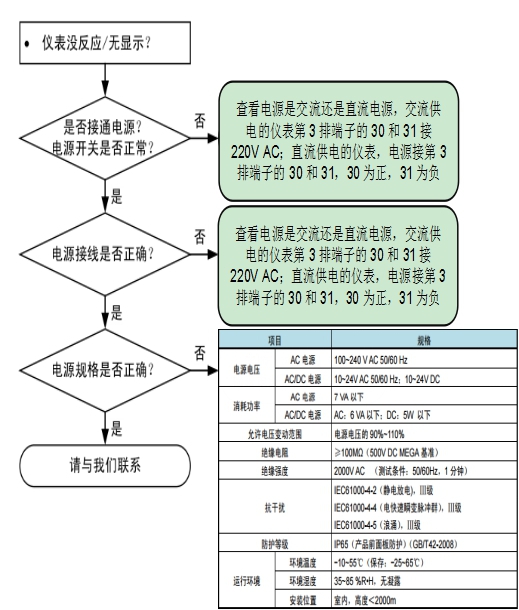

4.故障现象：仪表接好电源后面板数码管不显示，继电器也不动作
5.故障现象：输入信号异常
6.故障现象：接好电源以及信号后仪表显示不是正常数值，显示O.L/-O.L或者其他数值，输入信号进入后显示值不变化。
仪表显示O.L/-O.L或者其他数值，代表输入通道故障，一般情况是输入信号的接线，重新检查接线即可，如果还是同样现象，再检查输入通道信号选择即可。
7.故障现象：温度巡检仪接入PT100热电阻信号以及4-20mA电流信号，以及0-10Vdc电压信号时，在测量体附近有大电流时（比如配电柜中）温度巡检仪数值会突然变大，然后2-3S后测量数值正常。
数值跳动说明现场有电磁干扰，小信号抗干扰能力较差，需要使用带屏蔽层的双绞线屏蔽相应的信号干扰。

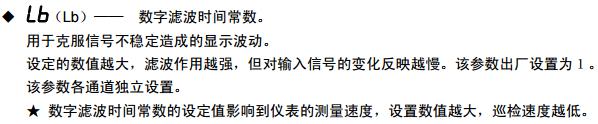

也可以通过仪表软件参数Lb来克服信号不稳定造成的波动，Lb参数是各通道独立设定数字滤波时间常数，提高显示稳定性。

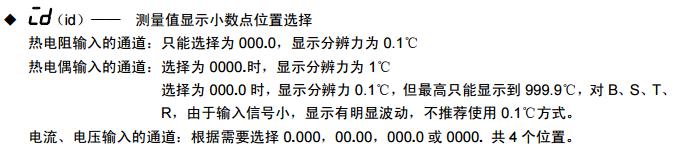

8.故障现象：温度巡检仪接入热电阻信号或热电偶信号时，显示的数值比正常的数值大10倍，小点错位。
热电阻显示分辨力为 0.1℃，热电偶显示分辨力可通过参数设置为1℃或0.1℃。（各通道独立设置），需要按照说明书设置温度显示值的分辨力。
9.故障现象：正常运行中出现故障，各个通道的温度显示混乱。
此时应将所有通道拆除，从第一路通道重新开始接入，一路一路接入，进而排查出某一个通道或某几个通道的输入信号出现故障，更换新的温度传感器即可

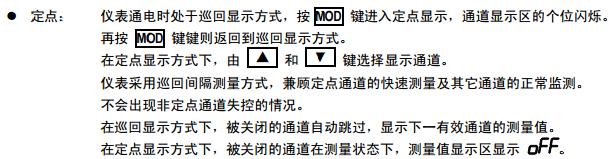

10.故障现象：接入信号正常，上电显示正常，巡检正常，但是面板按键不起作用，无法进入定点模式。
首先检查面板的按键是否错位，按键的顶针脱落导致的机械型故障，拆开显示面板查看即可。
其次排除按键的机械型故障后，按键还是无法进入定点模式，可确认为仪表操作程序异常，需返厂进行检测确认。
巡检方式：手动和自动两种巡检方式，也可定点显示，可通过按键切换选择。
11.故障现象：定制的通道数比实际巡检显示的通道少或者多（举例：定制8通道，实际显示只有7通道）
首先确认仪表的公共组态参数CH设置-通道数,设置范围从 1 到定货通道数。多余的通道将不参与巡回显示。

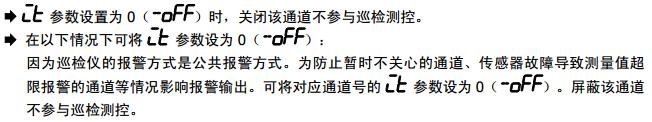

再检查输入信号选择it参数，是否有通道设置成0（ -OFF ）当设置成0（ -OFF ）时，表示该通道不参与巡检测控。

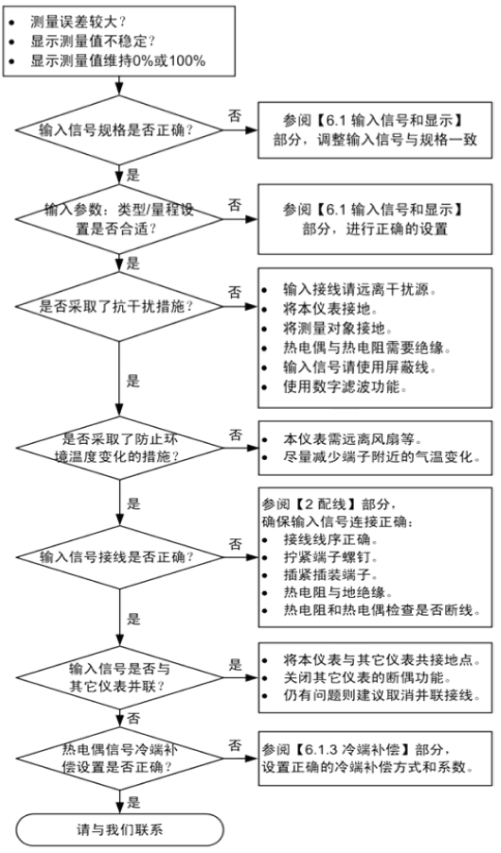

12.故障现象：有部分通道显示的温度值跟实际温度相差较大，排除温度传感器的故障。

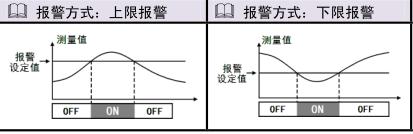

13.故障现象：需要监控通道的数值达到一定的数值，设定报警设置值，但是通道显示值达到设定值，输出的继电器却不动作。
检查仪表的报警方式，是上限H还是下限L，因为两者报警的方式不同 ，选择相应的报警方式H 表示上限报警，L 表示下限报警。
报警指示灯有3种状态
① 不亮：表示该通道处于非报警状态。
② 闪烁：表示该通道从非报警状态进入报警状态，并且未自动延时确认或面板按键确认。
③ 亮：表示该通道处于报警状态，且已确认。

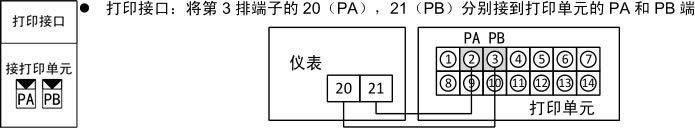

14.故障现象：连接的打印机无法正常打印数据，或者打印的数据不准确比如时间错误。
排除方法：
硬件原因：检查打印接口线连接是否正确、打印串口有否损坏等
参数原因：检查打印参数设置是否正确。

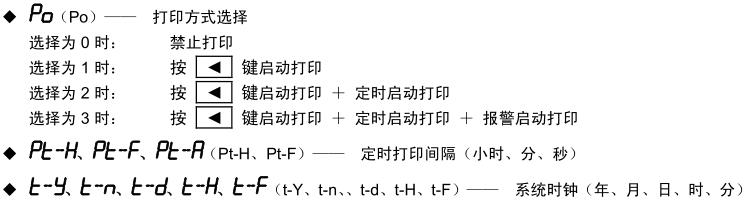

检查仪表打印方式参数设置是何种模式，以及打印间隔和系统时钟设置是否正确
