这是一台功能强大而操作简易的电容式油水界面变送器，由于使用了自行设计的特殊芯片和独特的动态求和算法，实现了射频电容式界面自识别；实现了射频电容式界面高度简易转换；从而实现了界面信号的实用变送远传，充分体现了我公司与时俱进的创新精神与能力！它把界面高度转换成对应的 4~20mA （十级）变送信号，供远传处理或组成系统，适用于介电常数小于3.5的各种油类（例如原油、重油等）与水之间的界面高度测控。特别适用于石油、石化、食品等行业。

二.主要技术指标

◆ 工作电源：AC220V±10% 或 DC24V
◆ 功耗： < 3W
◆ 响应延时：< 2～3秒
◆ 工作环境温度： -20~45℃
◆ 探极工作（介质）温度： 普通型： -20～60℃
                                  中温型： -40～100℃
◆ 介质压力： 压力型≤3MPa（其余型号为常压）
◆ 输出方式：　4～20mA变送信号（十级）
◆ 负载能力： 600欧姆
◆ 检测范围： 11000p
◆ 传感器防护等级：IP65
◆ 精度：±10%F.S

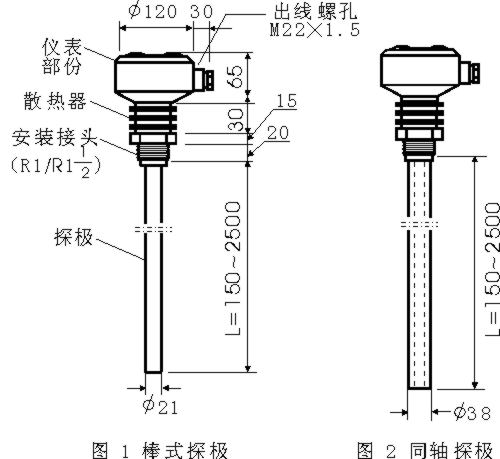

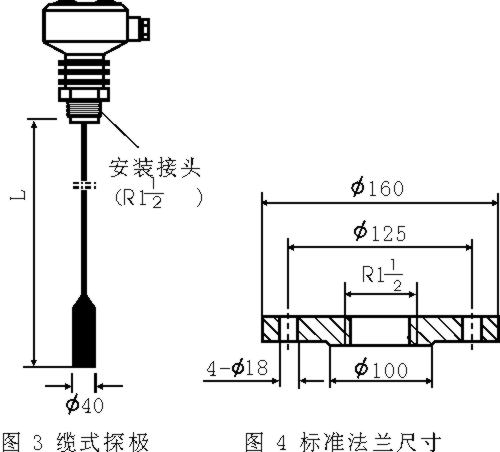

三、探极形式及外形

四、端子图和元件分布及其功能

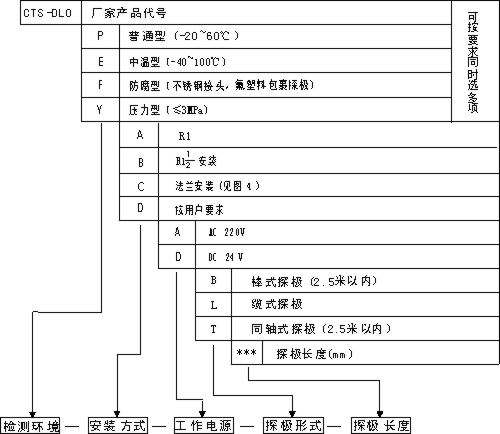

五、型号含义

六、选型举例

    例1：使用要求：介质常温、常压；R1 安装；电源AC220V；棒式探极，长1米。
            对应型号：CTS-DLO-P-B-A-B-1000
    例2：使用要求：介质温度≤90℃；介质压力≤3MPa；防腐蚀；法兰安装；电源 DC24V；探极长5米。
            对应型号：CTS-DLO-EYF-C-D-L-5000

七、选型注意事项

　　1. 本界面变送器探极长度可根据现场需要选择，应稍短于料仓高度；小于2.5米时应选用棒式
            探极，超过此长度应选用缆式探极。
      2. 非金属料仓需加辅助探极，或选用同轴探极。
      3. 我公司提供选型咨询服务；特殊情况可按用户要求供货。



八、投运方法

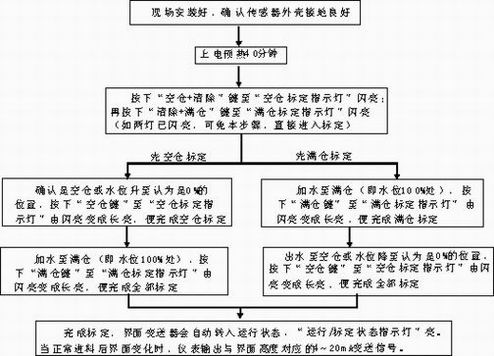

    本界面变送器必须用水（不能用油水混和物）作物料，进行空仓和满仓两次标定以后才能正常运行，可先标定空仓，再标定满仓，也可先标定满仓，再标定空仓，过程如下：

附标定清除法：如果进行了不满意的标定，想清除，可按下“清除+空仓”键至“空仓标定指示灯”
闪亮，清除原空仓标定数据；按下“清除+满仓”键至“满仓标定指示灯”闪亮，
清除原满仓标定数据。


九、 使用技巧及注意事项

        1. 本界面变送器应在仓顶安装，探极垂直伸进仓内，外壳地线标志处要可靠连接地网。
        2. 界面变送器从一个料仓换到另一个料仓使用，需按第八项所述方法重新投运。



十、 检验方法

     1. 把界面变送器放在桌上，在端子3、4 处接上毫安表，上电预热10分钟。
      2. 按下“清除+空仓”键至“空仓标定指示灯”闪亮；再按下“清除+满仓”键至“满仓标定
           指示灯”闪亮。
      3. 按下“空仓键”至“空仓标定指示灯”变长亮，
      4. 用手握住探极不放，同时按下“满仓键”至“满仓标定指示灯”变长亮。此时输出电流约为
           20mA 。放开握住探极的手，电流约4mA。——界面变送器功能正常。
      5. 按下“清除+空仓”键至“空仓标定指示灯”闪亮；再按下“清除+满仓”键至“满仓标定
           指示灯”闪亮，清除原标定数据。断电，准备到现场使用。
