通用型流量积算仪MODBUS通讯协议下载，不谢！

MODBUS—RTU通讯协议V1.80

1、通讯口设置

通讯方式 : 异步串行通讯接口， RS-485。

波特率 : 1200，2400，4800，9600bps可选

编码方式 : RTU格式，十六进制传输,CRC-16校验.

2、数据传输格式：

1位起始位、8位数据位、1位停止位、无奇偶校验位。

3、仪表数据格式：

浮点数采用IEEE-754格式,字节顺序:3-4-1-2,低字节在前。

4、仪表通讯帧格式：

DE：设备地址（1-254）单字节，十六进制;

CRC：校验字节采用CRC－16循环冗余错误校验;

注：调试时，可用“AA，AA”万能校验码。

4.1 读寄存器命令命令(03)：

1	2	3	4	5	6	7~8
DE	3	起始寄存器高位	起始寄存器低位	寄存器数高位	寄存器数低位	CRC

应答：

1	2	3	4~5	6~7	…	M2+2~M2+3	M2+4~M2+5
DE	3	字节计数M*2	寄存器数据1	寄存器数据2	…	寄存器数据M	CRC

读取的寄存器数≤32。

波特率较低，读取数据又较长时，上位机命令返回的等待时间要适当延长！

参数地址：40001－2：瞬时流量；

40003－4：频率(Hz)；

40005－6：差压(KPa)；

40007－8：压力(MPa)；

40009－10：温度(℃)；

40011－12：密度(kg/m3) ；

40013－14：热量(MJ/h)；

40015－16: 状态代码1,2；

40017－18：保留；;

40019—20：保留；

40021—22：累积流量(t)；

40023—24：累积热量(GJ)；

40025—26：蓄电池电压（V）；

40027—28：外电源电压（V）；

40029：掉电次数（两字节十六进制）；

40030：保留；

40031：非法操作次数（两字节十六进制）；

状态代码:

40015：状态代码1

状态位内容标志

16保留

15保留

14显示屏状态:0-正常,1-故障

13时钟状态:0-正常,1-故障

12AD转换状态:0-正常,1-故障

11存储器状态:0-正常,1-故障

10蓄电池状态:0-正常,1-欠压

9参数设置状态:0-正常,1-溢出

8保留

7保留

6保留

5保留

4保留

3蒸汽状态标志:0-过热蒸汽,1-饱和蒸汽；

2温度补偿范围溢出:0-正常,1-溢出；

1压力补偿范围溢出:0-正常,1-溢出；

40016：状态代码2；

状态位内容标志

16保留

15保留

14保留

13保留

12保留

11保留

10保留

9电源标志:0-外电源供电,1-蓄电池供电

8频率/电流切除标志0-未切除，1-切除

7保留

6保留

5保留

4保留

3保留

2保留

1保留

4.2、举例说明：（以LCD流量仪为例）

读保持寄存器命令 (03)

发送： 01 03 00 00 00 18 45 C0

表号命令寄存器地址寄存器个数 CRC-16校验码

高位在前高位在前

应答：01, 03, 30, 0D, 44, 41, 04, 00, 00, 42, 48, 00, 00, 00, 00, CC, 26, 3F, 4C, 00, 01, 43, 34, B9, 68, 40, 92, 0B, FF, 46, B3, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 39, 09, 46, 45, 48, F4, 46, 18, 78, 38

解析如下:

01:地址;

03:命令;

30:数据长度=寄存器个数*2

0D, 44, 41, 04: 瞬时流量=8.2532；

00, 00, 42, 48: 频率=50Hz；

00, 00, 00, 00: 差压=0KPa；

CC, 26, 3F, 4C: 压力=0.8000MPa；

00, 01, 43, 34: 温度=180.0000℃；

B9, 68, 40, 92: 密度=4.5851kg/m3；

0B, FF, 46, B3: 热量=22917.9980MJ/h；

00, 00, 00, 00: 自检/报警代码1,2,3,4；

00, 00, 00, 00: 保留

00, 00, 00, 00: 保留；

39, 09, 46, 45: 累积流量=12622.2587t；

48, F4, 46, 18: 累积热量=9746.2382GJ

78, 38:CRC检验码

MODSCAN32操作界面：

ModScan32软件RTU连接：

Display Option－Floating Pt （数据显示格式－浮点数）；

命令03： HOLDING REGISTER（读保持寄存器）；

Device id：仪表地址；

Address：仪表参数的起始地址，从1－32；

Length：数据长度 ≤32。

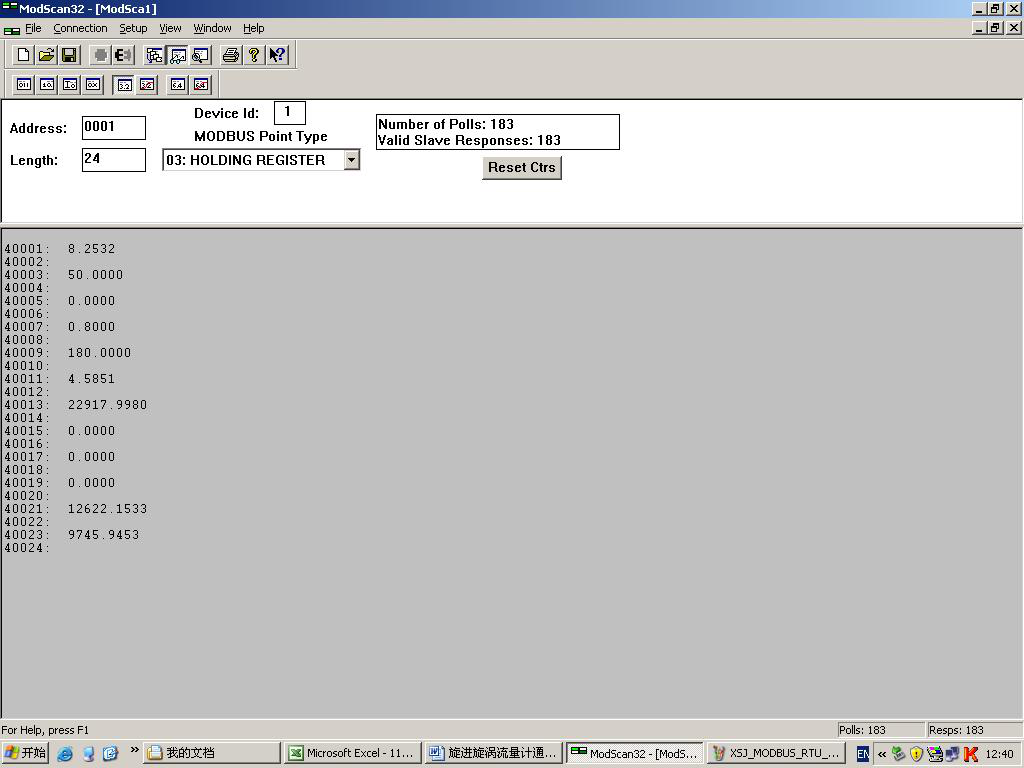

显示浮点数（03命令）

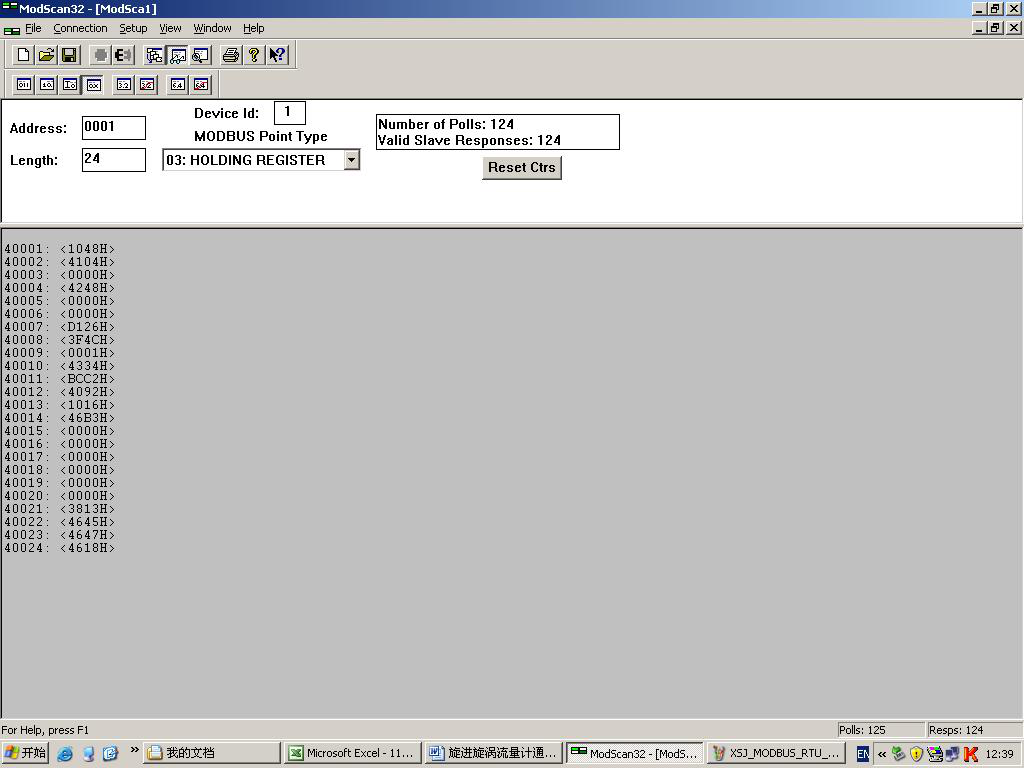

显示十六进制数（03命令）

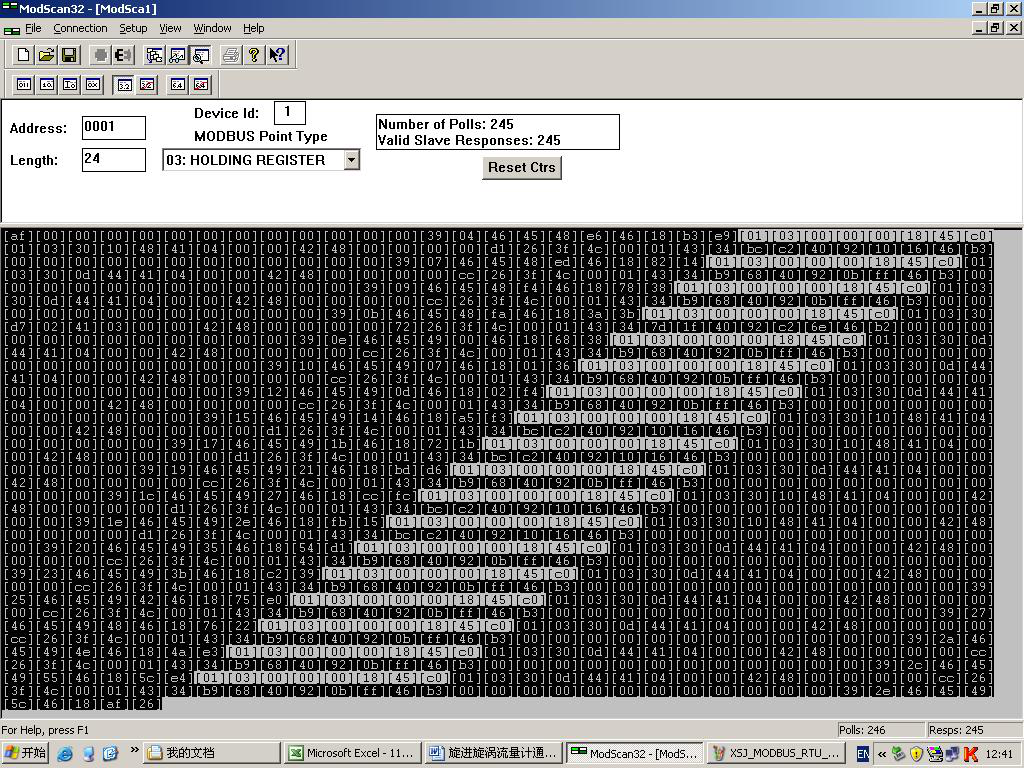

显示传输数据（03命令）

注：

在MODBUS 数字通讯中，我们采用16 进制数据格式，其中的数据采用定点数和浮点数（数量范围较大）数据格式对于数量范围较大的数据，我们采用IEEE-754标准（32位）数据格式的浮点数表示，其格式如下：

� 1位符号

� 8位指数位

� 23位尾数

符号位是最高位，尾数为最低的位，内存中按字节存贮如下：

地址 +0 +1 +2 +3

内容：MMMM MMMM MMMM MMMM E MMM MMMM S EEE EEEE

其中： S：符号位，1=负，0=正

E：：指数（在两个字节中），偏移为127

M：23位尾数，最高位“1”

例如：12.5的十六进制为0X00004841

通讯时的接收的顺序为: 00 00 41 48
