音叉液位开关安装指南

音叉液位开关安装是否规范，直接影响到音叉液位开关的后期使用能否安全顺利地进行，也关系到生产效率能否得到有效提升。本文拟就音叉液位开关的安装、接电和调试进行详细介绍，以帮助现场仪表人员掌握音叉液位开关安装时需要注意的事项，尽可能避免液位开关在使用中故障和事故的发生。

一、安装

1、安装前的准备

安装之前，请再次确认仪表的型号是否满足现场的环境要求，如：过程压力、过程温度、介质的化学性能等，以确保仪表在安装后能够正常使用。

2、安装

通常来讲，音叉液位开关能够以水平、垂直或者倾斜的方式安装在需要安装的任何位置。但如果被测介质较为粘稠，就需要将音叉液位开关垂直安装，以减少或避免挂料现象的发生。

3、安装方向

安装音叉液位开关时，应使叉体面和液体升降或流动保持方向一致，可以避免挂料或由于介质对叉体的阻力而产生的测量误差，如图1(a)(b)所示。

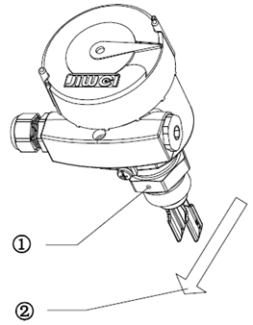

图1(a) 叉体面垂直安装 图1(b) 介质流动方向

4、避开入料口

如图2，选择音叉液位开关的安装位置时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。

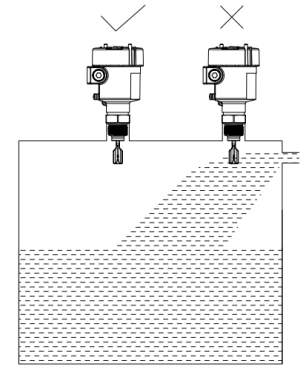

图2 避开入料口的安装示意图

5、压力/真空

对于过压或欠压的容器或管道，必须保证过程连接处的密封完好性。安装之前应确认好密封材料是否满足现场过程温度和过程压力的要求。

6、防潮

当仪表安装在户外或有潮气的环境中，如遇到下雨或村在冷凝现象时，雨水和冷凝水便会随之往下流，所以在接入电缆之前，请将电缆线弯曲并朝下引，以防止水或潮气进入仪表，如图3所示。

图3 防潮安装

二、接电

1、安全提示

（a）从安全角度考虑，只有在断电的情况下才能进行接线；

（b）对于防爆型仪表接线时必须遵循相关防爆的接线要求。

2、接入电缆

音叉液位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5-9mm，否则无法确保电缆入口的密封效果。

如果您需要使用其它规格的电缆，请使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

3、接线图

接线时，请按照如图4和5所示方式进行安全接线。

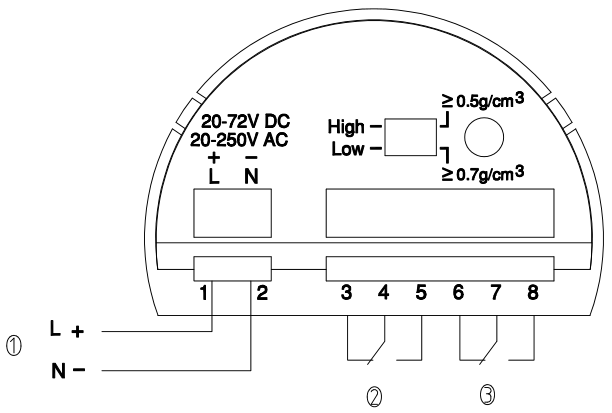

图4 继电器输出方式

①：电源输入端

②③：继电器信号输出端，DPDT

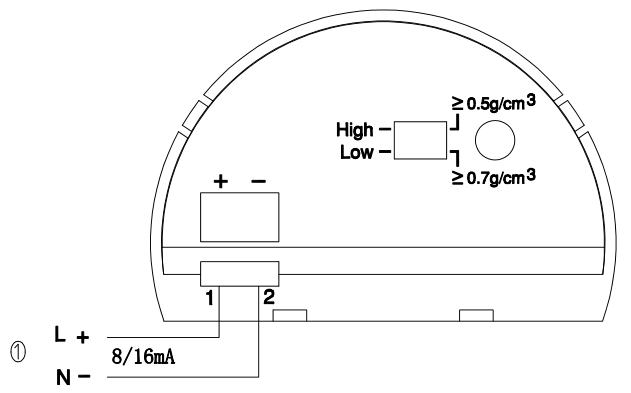

图5 二线制输出方式

①：电源输入端 8/16mA信号输出端

4、接线步骤

对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖操作。

请按照如下步骤进行操作：

（a）打开外壳盖；

（b）松开电缆螺纹接头上的锁紧螺母；

（c）去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

（d）将电缆穿过电缆螺纹接头插入外壳中；

（e）用螺丝刀打开接线端子；

（f）按照接线图将芯线末端插入接线端子中；

（g）用螺丝刀拧紧接线端子；

（h）通过轻拉接入的电缆线来检查接线是否牢靠；

（i）拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

（j）拧上外壳盖。

三、调试

1、内部结构

如图6和图7所示。

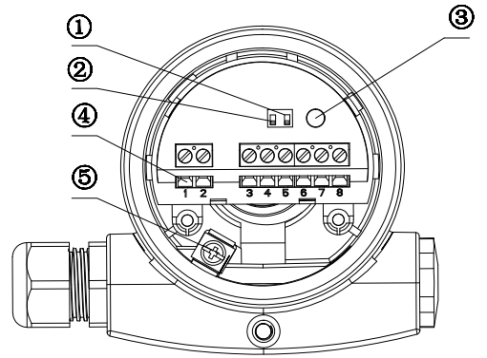

图6 继电器输出方式

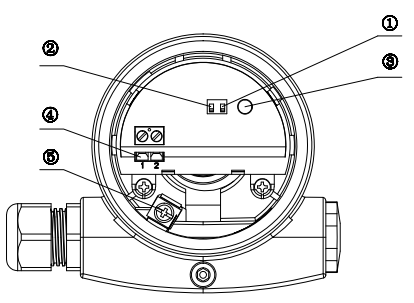

图7 二线制输出方式

①密度开关 ② 高低位模式 ③ 指示灯 ④ 接线端子 ⑤ 接地端子

2、密度开关（灵敏度）

通过控制面板上的密度调节开关可改变音叉液位开关的测量灵敏度，使之更好的适应被测液体。音叉液位开关的密度开关在出厂时位于下档位，最低测量密度为0.7g/cm³；当遇到密度特别低的液体时，可将密度开关拨到上档位，此时最低测量密度可达0.5g/cm³，使得检测更加灵敏，测量的可靠性更高。

3、高低位模式转换

对于溢流保护和防干运行的两种限位报警功能，需结合现场实际要求来调节仪表的高低位模式(High/Low)开关，最终达到客户所需要的信号输出状态，具体功能请参照本说明书5.5节“信号输出功能表”。

4、指示灯

用于显示开关状态的指示灯

•绿色=正常工作状态

•红色=报警状态

•红色(闪烁)=故障状态
