RC调整型流量计测量原理

RC调整型流量计测量原理
安为制造(美国)公司（Iamway Manufacture Co.）经过长期试验、应用和数据积累，自主研发的调整型流量计（Conditioning Flowmeter），是一种新型的差压式流量计，它继承了传统差压流量计结构简单、安全可靠、便于检修维护的优点，在流体力学原理的基础上，独特研发了自整流结构设计和节流孔的微积分学和统计学四孔等效均匀对称分布，这种双重作用，即调整型节流体，可以使流体在接近调整型节流体时，调整型节流体自身即能将流体的流速曲线调整到适合测量的理想状态 (Put it into a proper state for use)，使其满足流量计算伯努利方程对流体的要求，同时流体通过调整型节流体后可以将涡流调整到最小，产生高频低幅信号，使输出的信号精确而稳定。这一新型自整流调整型节流装置，可以对上游流体的流速分布曲线重新整流，这一节流方式的变化，带来了差压式流量测量技术的一场革命性的创新突破和应用。
RC调整型流量计的独有特点：
【1、独特的自整流结构设计和节流孔均匀对称分布，只需前1D后0.5D直管段要求。】

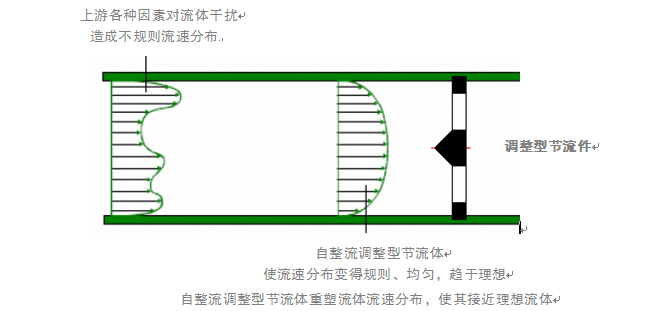

RC调整型流量计的自整流调整型节流体结构设计，可以对上游流体的流速分布曲线重新整流，使其更接近理想流体，使得在现场极端苛刻安装条件下也能均匀流体流速分布，这保证了RC调整型流量计依然有很高的测量精度：
【2、测量精度高，重复性好。】
RC调整型流量计独特的调整型节流体结构设计，使流体通过节流体后，形成很小并对称分布的旋涡，这些等效均匀对称分布的小旋涡不仅使信号波动小，而且可以产生高频低幅的稳压信号，使输出的信号精确而稳定，即使在低流量、低差压的情况下，仍能保持较高的测量精度和稳定性，特别适合于低密度、低流速气体的测量。读数精度一般：≤±0.5%；特殊要求可以达到：≤±0.2%。重复性：≤±0.1%。
【3、耐磨损，长期稳定性好。】
RC调整型流量计独特的调整型节流体结构设计，可以引导流体在流动中节流，同时其四孔等效均匀对称分布的节流孔有精确加工的锐角导流，并对调整型节流体的表面加工精度和粗糙度有严格要求和质量控制，这一设计，克服了现行市场上出现的直角毛边多孔节流装置，因其对孔的加工精度没有要求，也没有加工锐角，使多孔节流体在流体长时间冲刷后容易变形与磨损，导致多孔累计磨损后β值变化大、无法修订，而对测量造成不准确的设计缺陷，可以最大限度消除流体对调整型节流体的冲刷和磨损，使其β值稳定不变，具有长期稳定性，可以满足装置长周期运行的要求。

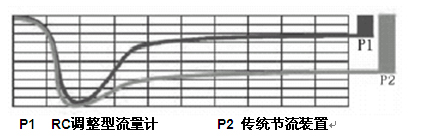

【4、测量范围宽，永久压力损失小，可以实现节能减排。】
RC调整型流量计独特的调整型节流体结构设计，可以引导流体在流动中节流，克服了传统节流件强迫流体突然改变流线的缺陷，使信号稳定，这保证了在满量程测量时可以选择比其它差压式流量计更低的差压，使RC调整型流量计的永久压力损失降低，起到节能的效果，与其高精度测量一起，可以满足工厂对水、汽、风能耗控制的ERP要求。
依据安为（美国）公司的应用数据，其常规量程比为10:1、最大可以到30:1，β值可以在0.25～0.9之间选择，雷诺数介于200～107，压力损失是传统节流装置的1/2～1/5。

 RC调整型流量计分类

【5、节能同时更加安全可靠。】
RC调整型流量计独特的微积分学四孔等效均匀分布节流体设计和节流体整体锻造、数控一体加工技术，既有效降低了一个孔导致的大压损，又避免了更多孔节流导致的节流件整体强度降低带来的安全隐患，而通过增加多孔节流体的厚度来提高其强度本身，就进一步延长了流体与多孔节流体表面的摩擦面积和接触时间，从而使压力损失增加，不利于节能。

【6、适合测量双向流介质的流量】
 当安为公司研发的RC调整型流量计节流体采用
双向中央锥度整流，四孔边沿平行节流时，单台RC
调整型流量计就可以实现测量双向流介质的流量。
