V锥流量计的流量测量公式与其它差压式流量计测量公式相似，但几何结构则全然不同，悬挂在管道中心的V 形锥体，迫使流体中心部分流体包围V 形锥体流过，这种几何结构上的安排导致产生了许多传统差压流量计所没有的优点。

但是V锥流量计想要和标准孔板那样标准化还是要经过漫长的实验，所以我们暂时还不能一味的鼓吹V锥流量计的性能有多完善，作为生产商，我们坚持对每台出厂的V锥流量计进行实流标定，对标定数据进行存挡V锥流量计的锥体的外形是通过多年的连续实验、评估和改进后得出的，是此类流量计的最佳外形。能在不同的工况中使用。我们可以借助管道流速曲线来理解V锥流量计的性能。如果介质通过一个很长的管道，而且在管道中没有受到任何阻碍和干扰，那它的流速分布将很均匀。靠近管壁的流速几乎为零，而管道中心的流速将达到最大（图1）当我们将锥体悬挂在管线中心时，锥体将直接同流体的高速区接触，迫使高速区的流体同近管壁低速区的流体混合从而使流速均匀化，这样测出流体的流速更加准确。

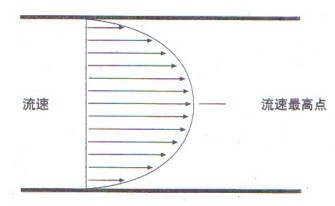

流速曲线图（图1）

V锥流量计算公式

△P=P1+P2：△P：锥体产生的差压；P1：锥体上游压力；P2：锥体下游压力

β=：β：节流系数，无纲量；D：管道内径；d：锥体外径

    在现实工况中，流速是很难分布均匀的，很多情况都会造成流体分布的不均匀。管道上的任何变化都可能对流体造成影响：如弯头、阀门、缩径、扩径、泵、三通等等。而V锥流量计利用锥体对流速分布曲线进行重新塑造（图2），经过锥体“整流”后的流体分布趋于均匀，可保证仪表在恶劣的条件下获得较高的测量精度。这样使得V锥流量计的应用范围更加宽阔。

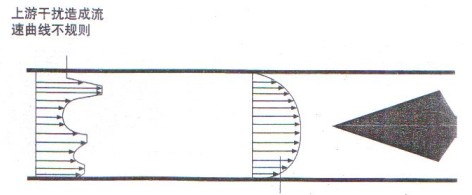

整流后的曲线（图2）
