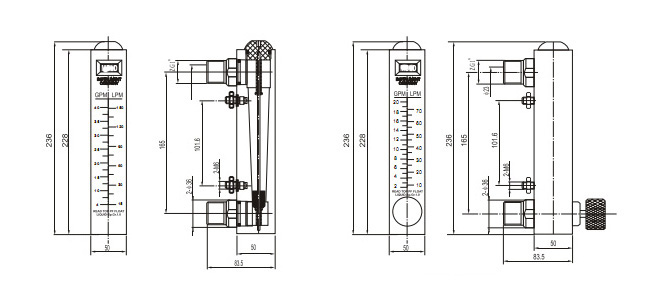

面板式流量计的结构与安装

面板式流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形管及其在内可以上下移动的浮子。当流体自下而上流经锥形管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。面板式流量计主要组成浮球、导杆、本体、外接等制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，面板式有机玻璃转子流量计可广泛应用于净水设备、化工、环保、石油、医药、食品等工业部门。还可用于实验室等科学研究。
