楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块(又称楔形节流件)，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。

其原理是流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经专用智能流量积算仪运算后，即可获知流量值。

楔形流量计结构形式：

楔形流量计按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。

楔形流量计主要特点：

1重复性好、精确度高，经标定的楔形流量计，精度达0.5级。

2具有自清洁能力，无滞流区。

3耐磨损、寿命长、可靠性高。

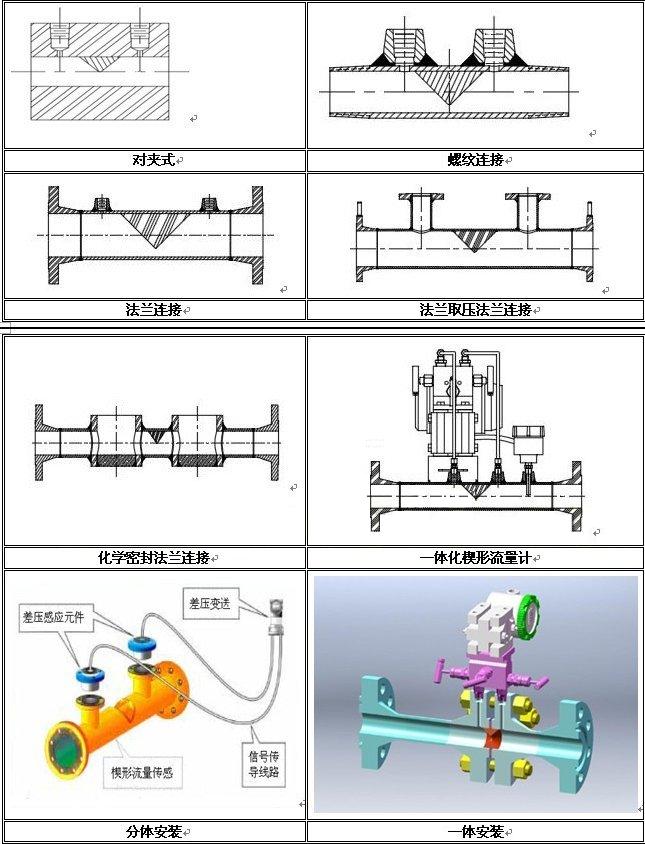

楔形流量计结构形式:按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。详见下表：
