液体涡轮流量计的外形尺寸和重量
(3)DN40以上液体涡轮外形尺寸及连接方式(法兰连接型)
|
DN（mm） |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
L（mm） |
140 |
150 |
200 |
200 |
300 |
360 |
400 |
420 |
|
参考重量(Kg) |
7 |
8 |
10 |
13 |
17 |
19 |
73 |
85 |
注1：L尺寸长度包括两法兰厚度
注2；法兰标准JB/T81—1994或JB/T79—1994
注3：出厂时产品法兰公称压力为1.6 MPa（其它压力定做）
涡街流量计的外形尺寸和重量

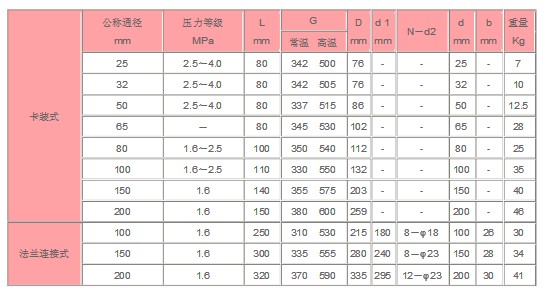

法兰卡装式及法兰连接式涡街变送器(1.6MPa)尺寸
.jpg)
符合GB/T9119—2000的要求。
