涡轮流量计的外形尺寸如何?

LWGY涡轮流量计的外形尺寸如何？。

　　　传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。

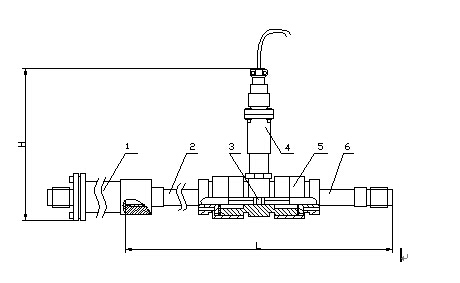

图一、DN4～DN10传感器结构及安装尺寸示意图

1. 过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

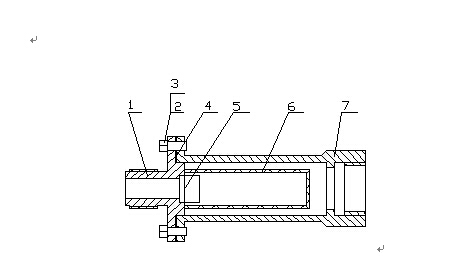

图二、过滤器结构图

1. 压紧圈  2.螺栓4×14  3.垫圈  4.密封垫圈  5.钢丝1Cr18Ni9Ti-0.8×2.5  6.过滤网  7.座

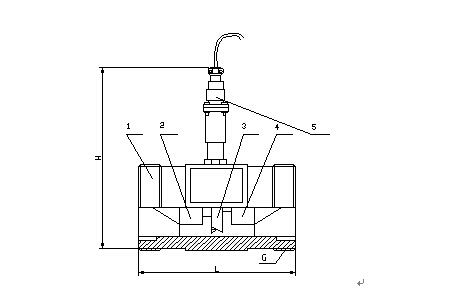

图三、DN15～DN40传感器结构及安装尺寸示意图

1． 壳体  2．前导向件  3．叶轮  4．后导向件  5．前置放大器

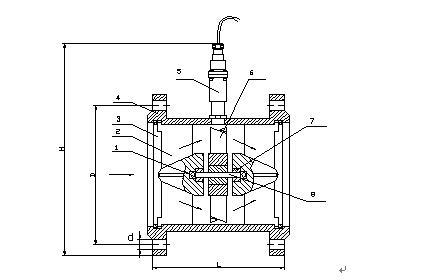

图四、LWGY—50～200传感器结构及安装尺寸示意图

1． 球轴承  2．前导向件  3．涨圈  4．壳体  5．前置放大器  6．叶轮  7．轴承   8．轴
