节流装置概述

节流装置分为标准节流装置和非标准节流装置两大类。凡是设计安装和使用符合IS05167国际标准和（或）GB／T2624国家标准的称为标准节流装置，其它皆称非标准节流装置。标准节流装置的用量大于后者，而非标准节流装置的结构型式、品种口径规格、适用介质条件范围等却远远多于和大于前者。

节流装置与差压变送器、流量积算仪等配套组成差压式流量计，节流装置安装于管道上是流量测量的一次元件。主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污等）流量。可直接测量体积流量或质量流量。

节流装置优势

节流装置是最早被采用、历史最悠久也是目前用量最大应用最广的流量测量方法，它有如下许多主要优点。

标准节流装置无须实流标定即可确定其测量精确度。（目前流量计中的唯一）

适用被测介质宽广，几乎可用于所有气体、蒸汽和液体的流量测量。

管径范围广，φ2～φ3000mm（或更大）；截面形状：圆形矩形皆可。

使用压力可高达32Mpa；也可用于负压。

介质温度范围：-l85～+650℃，其它流量计尚无可能。

非标准节流装置结构型式多样，几乎可适用各种各样流体流量测量。

可通过设置差压变送器量程在现场改变流量范围。

使用、操作简单、易掌握，日常维护量小。

节流装置工作原理

节流装置测量流量的原理是依据著名的伯努力流体力学原理：如图（1）所示在管道中安放一只节流件，则有流体流过节流件时会在接节流件两侧产生一个压力差（差压p），这时的流量与差压的平方根成正比即。

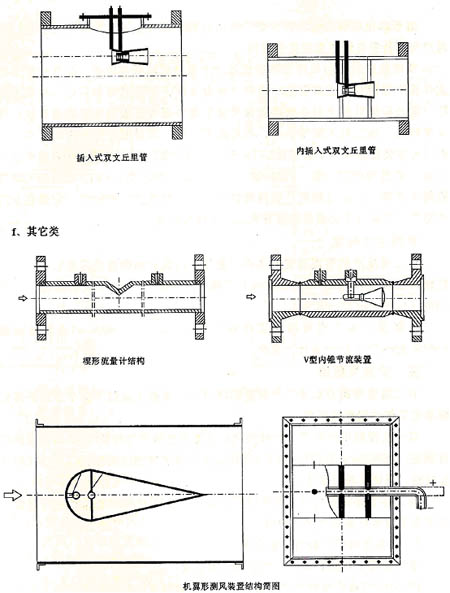

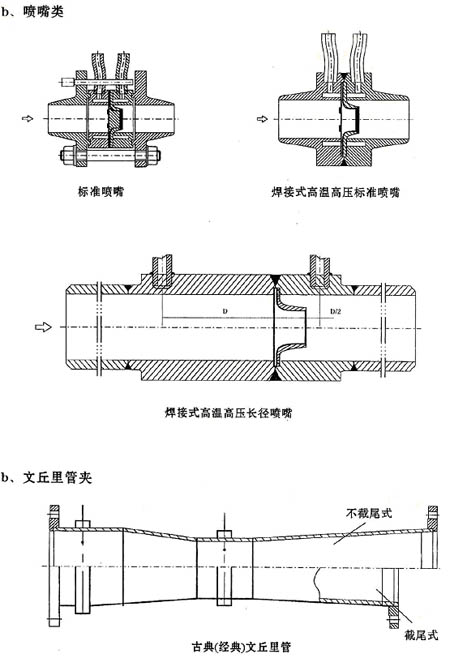

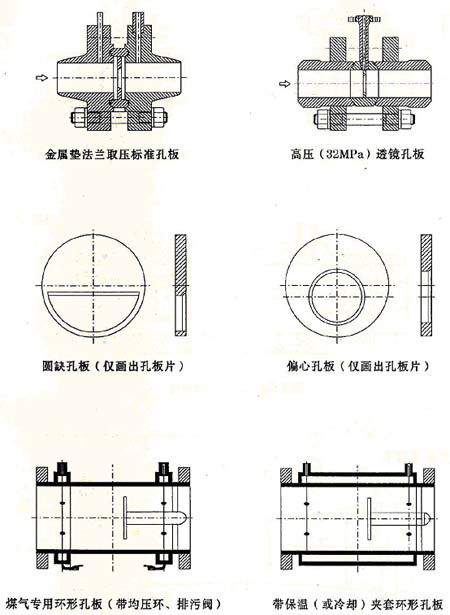

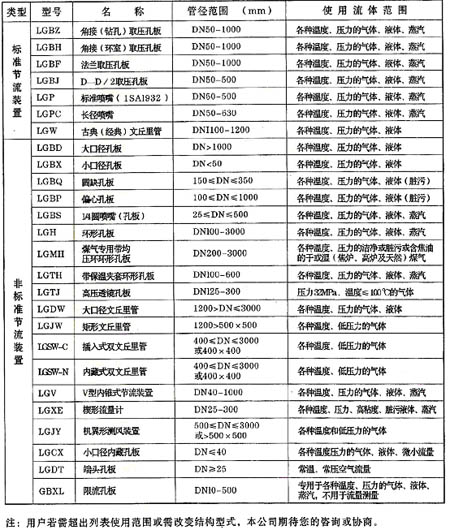

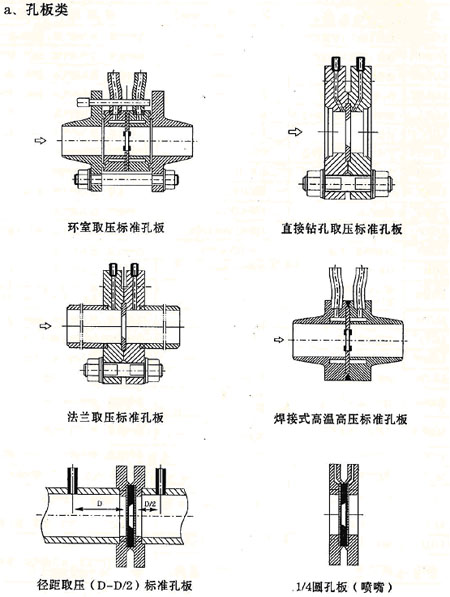

节流装置种类

节流装置使用维护

1、节流装置必须与差压计或差压变送器配套使用，才能得知流量。为了便于在现场调整零点，必须在差压变送器的引压管处加装“三阀组”，使用方法见变送器的说明书。

2、为了测知真实的差压值，除了正确的敷设取压管路外（见5.3）还需要使取压管路内的导压介质（传递流体的静压值）保持单相（液相或气相）状态，即测液体介质流量，必须使取压管内充满液体，不得混入气体；测气体介质流量时，必须使管内充满气体，不得凝结液体，为此可加设集气器或沉降器，收集液体中的气体（定期排放）或气体中的液体（定期清除）。

3、节流装置的设计参数是否与实际参数相符直接关系到测量精度，节流装置投入使用时，测得的参数如果处于参数的范围内，测量精度一般不会超过设计计算精度，但是如果没得的参数远离设计参数范围（假定节流装置及差压变送器选型，制造，安装均符合要求）则有可能是提供的设计参数有误，应更改设计参数，重新设计计算节流装置。

4、使用中工艺条件的变化导致流体参数改变，应当采用温度，压力的自动跟踪补偿，否则会带来测量误差。目前市场上已经出现多种型式的智能化流量显示仪，可输入介质温度，压力，标准状态下的介质密度，压缩系数。流量系数（流出系数）等保证了节流装置的准确测量。

5、节流装置的工作比较可靠，常见的故障是取压口堵塞，引压管堵塞或泄漏，可以经常清洗或吹洗取压口，引压管，紧固各密封连接处。当环境温度低于0℃时，应将取压管包扎保温层或敷设伴热管。测量高温介质时应加冷凝器或隔离器，防止高温介质进入差压变送器的测压容器。
