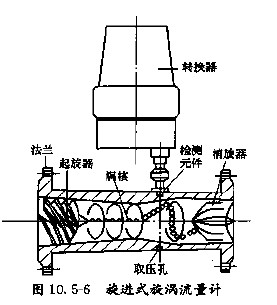

旋进旋涡流量计的计算公式与工作原理图

当流体通过螺旋形导流叶片组成的起旋器后流体被强迫绕管轴剧烈旋转形成旋涡流，其中心为涡核。旋涡流加速，沿流动方向涡核直径逐渐缩小，而强度增强，此时涡核与管道中心轴作围绕中心轴的螺旋状进动。螺旋进动贴近扩张段整面进行，在管道截面的切向速度分量按进动频率周期变化，通过检测元件测出旋涡进动频率即可求得流量。流量计算公式为K=f/qv
式中，K为流量计仪表系数（脉冲数/m3);f为旋涡频率（Hz);qv为体积流量计（m3/s）.
流量计仪表系数在一定的结构参数和规定的雷诺数范围与流体温度，压力，组分，及物性（密度、黏度）等无关。
