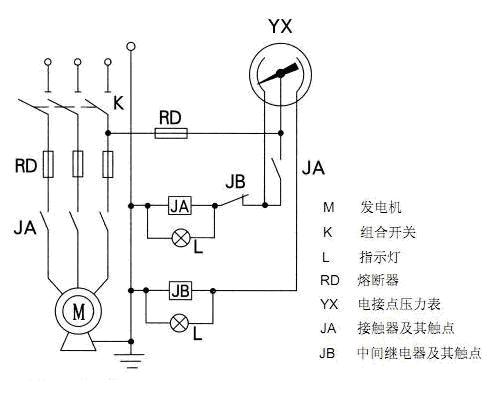

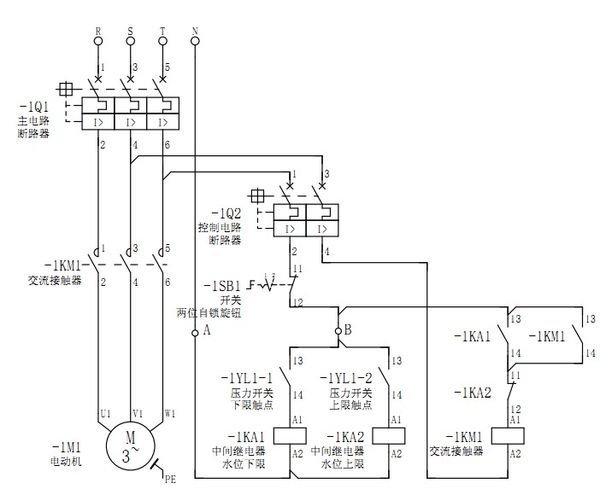

这个很简单,我建议你把220v的中间继电器换成直流12V的小型继电器,这样电接点压力表触点更耐用点。这个是你需要的图,如果中间继电器改为12V小继电器控制 直接把图纸A B两点断开,串上一个220V的变压器就可以了。 (楼下的朋友,谁说控制电路没有380V的,现在大多数都是220V和380V控制。看好问题,“求380v交流接触器和两个220v中间继电器电接点压力表自动控制水泵实物接线图”是380V接触器)没看明白就不要说。
