明渠流量计的工作原理及其安装尺寸
明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽,保证其一定液位高度,得知一定流量,选用巴歇尔槽/堰板计量槽作为特定流道,测量精度高,安装方便,传感器测量出液位高度,通过89C52系列单片机处理得出瞬间流量和累计流量值,流量可用下式表示:
Q=KHn
Q:瞬间流量(t/h) K:流量常数
H:液位高度 n:n次方值
瞬间流量经累计积算处理得出累计流量。
主要技术参数:
量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度:1.0级
显示仪表温度:0℃~50℃ 介质温度:0℃~+60℃
传感器温度:-30℃~+60℃ 压力:自由流
流道形式:巴歇尔槽/三角堰板/矩形堰板 防护等级:IP65
供电电源:220VAC 50HZ 前直段:1~3米
显示:双窗口,8位LED累计流量和4位LED瞬间流量 消耗功率:≤15W
巴歇尔槽明渠尺寸要求:
型 号 | 适用渠道(宽×高)mm | 最小流量(t/h) | 最大流量(t/h) |
HZ—20 | ≥200×250 | 0.32 | 20 |
HZ—50 | ≥250×300 | 0.65 | 50 |
HZ—150 | ≥300×500 | 2.77 | 115 |
HZ—400 | ≥400×650 | 5.40 | 400 |
HZ—900 | ≥600×800 | 9.00 | 900 |
HZ—1500 | ≥840×1000 | 12.6 | 1500 |
HZ—3000 | ≥1200×1000 | 45.0 | 3000 |
HZ—5000 | ≥1680×1100 | 108.0 | 5400 |
HZ—8000 | ≥1920×1100 | 126.0 | 7200 |
三角堰板/矩形堰板明渠尺寸要求:
型号规格 | 最大流量(t/h) | 适用渠道(宽×深) | 最高水位(mm) |
HZ-Y-50 | 50 | ≥400×350 | 277 |
HZ-Y-80 | 80 | ≥500×470 | 390 |
HZ-Y-150 | 150 | ≥600×570 | 484 |
HZ-Y-250 | 250 | ≥800×650 | 540 |
HZ-Y-500 | 500 | ≥800×650 | 510 |
HZ-Y-800 | 800 | ≥800×850 | 655 |
HZ-Y-1000 | 1000 | ≥1000×850 | 707 |
常用规格堰板明渠流量计尺寸:
型号规格 | B | H | P | P1 |
HZ-Y-50 | 480 | 400 | 160 | - |
HZ-Y-80 | 580 | 460 | 160 | - |
HZ-Y-150 | 680 | 520 | 240 | - |
HZ-Y-250 | 880 | 600 | 280 | - |
HZ-Y-500 | 880 | 680 | - | 250 |
HZ-Y-800 | 880 | 880 | - | 300 |
HZ-Y-1000 | 1080 | 880 | - | 350 |
土建安装:

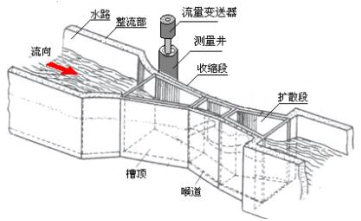

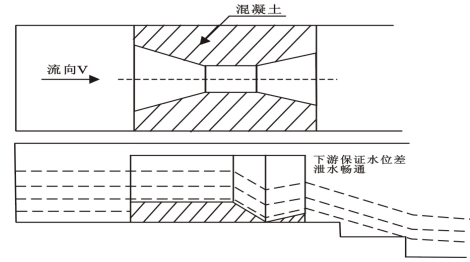

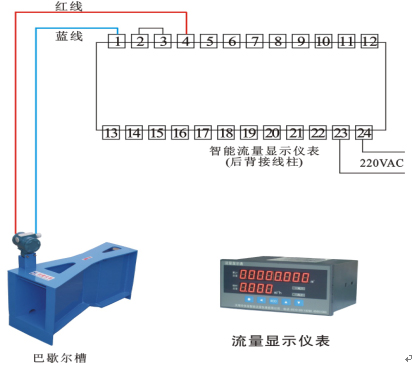

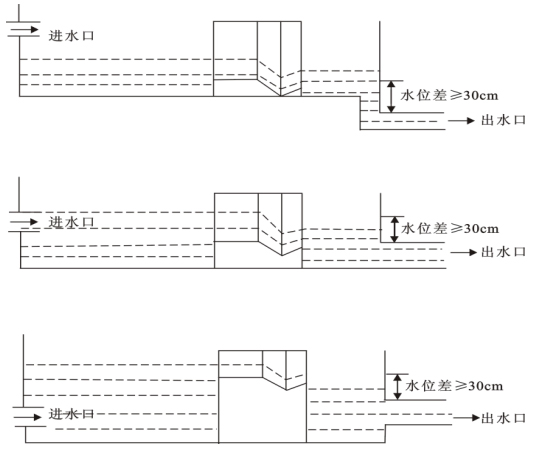

在安装前首先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。
常用型号规格明渠流量计安装尺寸(单位:mm)
巴歇尔槽安装: | |||||||

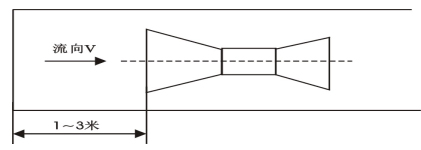

第一步:巴歇尔槽放入明渠中
|
